前言

本文涉及如下内容：

  • Single-Ended Input 与 Differential Input 有什么区别？
  • Fully Differential、True Differential、Floating Differential 是什么？
  • 基准电压（Vref） 与 共模电压（Vcm） 又是什么？

单端输入：Single-Ended Input

传感器与 ADC 之间最简单的连接就是单端输入（Single-Ended Input）。在这种连接中，传感器与 ADC 具有相同的接地，然后在单端上提供变化的模拟信号。

Arduino MCU 的内部，就是这样一个 ADC ：

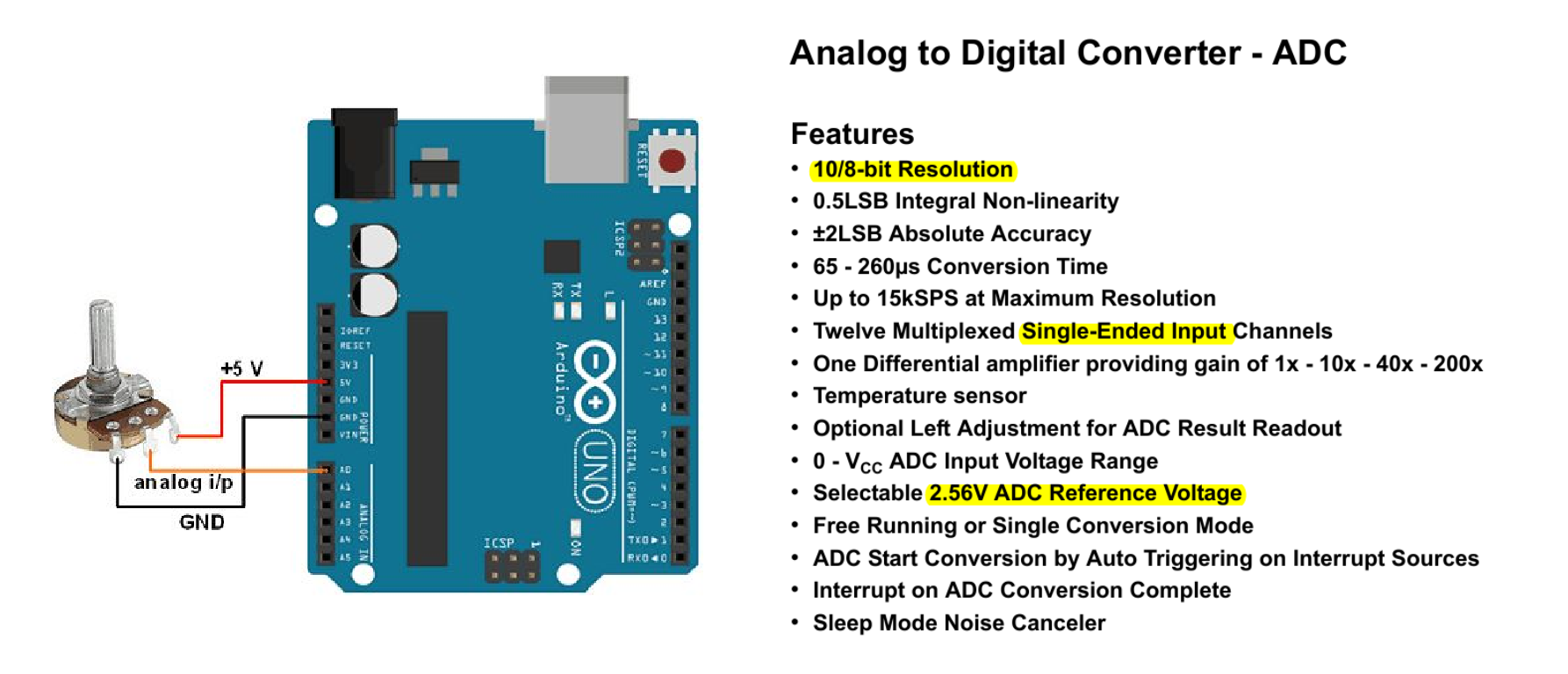

图1 Arduino ATmega MCU 中的 ADC

图1 Arduino ATmega MCU 中的 ADC，来源 [1]

图中高亮了几点：10/8-bit Resolution, Single-Ended Input 和 2.56V ADC Reference Voltage。

联合起来解读就是：

  • ADC 的分辨率是 n，ADC 转化的结果是 0 到 2^n - 1之间的整数；
  • 如果 n = 10，最大值 1023 对应基准电压；最小值 0 对应接地；
  • 基准电压（Vref）定义了 ADC 的量程范围（或称动态范围），默认为 2.56V，但可以配置；
  • 当输入信号 ≥ 基准电压，输出最大的转化结果，即数值 1023；
  • 当输入信号 ≤ 接地，输出最小的转化结果，即数值 0；
  • 当输入信号在接地与基准电压之间，则输出呈相应比例的转化结果；

我们可以举个例子，比如，当输入信号为 1.25V 时，输出数值 = 1.25 / 2.56 * 1024 = 500。

差分输入1：Fully Differential Input

还有一些传感器、通信设备使用一对线缆来表示信号。在连接 ADC 时，其中一个是“正输入端”，另一个是“负输入端”。差分信号是这两个输入端之间的电压差异。这种做法有利于抑制共模噪声的干扰。

差分信号具有极性，当正输入端大于负输入端时，差分信号为正；反之，为负。负的差分信号不代表输入是负电压，只代表着“负输入端”大于“正输入端”。

TI 提供了一个差分 ADC 如下：

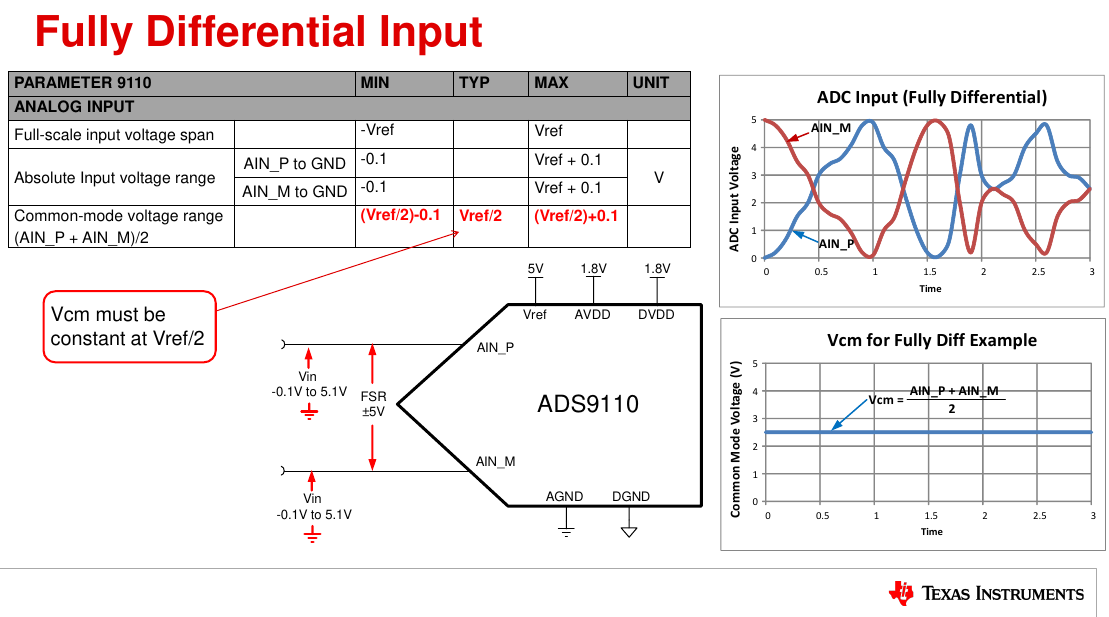

图2 Fully Differential Input ADC 举例

图2 Fully Differential Input ADC 举例，来源 [2]

与单端输入一样，基准电压（Vref）决定了量程范围。但差分 ADC 具有 2 倍 Vref 的量程，这是因为两个输入端都可以在 [0, Vref] 之间变化，当正输入端为 0 ，负输入端为 Vref 时，差分信号是 -Vref；而当正输入端为 Vref ，负输入端为 0 时，差分信号是Vref。因此，量程范围是 [-Vref, Vref] ，是单端输入的 2 倍。相应的，差分 ADC 转化的结果是 [-2^(n-1), 2^(n-1)-1] ，也覆盖了 2 倍的 Vref。

与单端输入不同，差分 ADC 还有一个参数 —— 共模电压 Common-mode Voltage（Vcm）。这个参数指的是两个输入端的平均电平，一般使其位于电源和接地的中间位置，因为此时输入端的晶体管具有最好的线性特性。

差分输入2：True Differential Input

上述 Fully Differential Input 指的是两个输入端的信号，围绕 Vcm 具有互为反相（180° out-of-phase） 的对称性。

对于 True Differential Input 来说则不必有这种要求，它的“正输入”是一个信号，“负输入”可以是一个完全不同的信号。

万用表芯片 ICL7106 就是这样这颗 ADC，举例如下，它出现在很多低成本的万用表里：

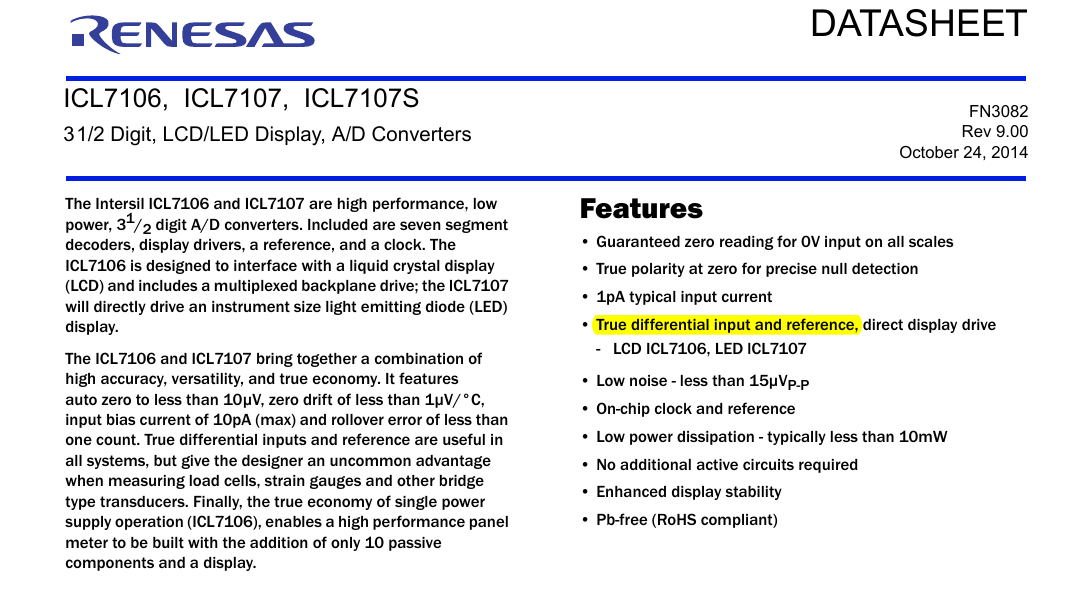

图3 True Differential ADC 举例 - ICL7106

图3 True Differential ADC 举例 - ICL7106，来源 [3]

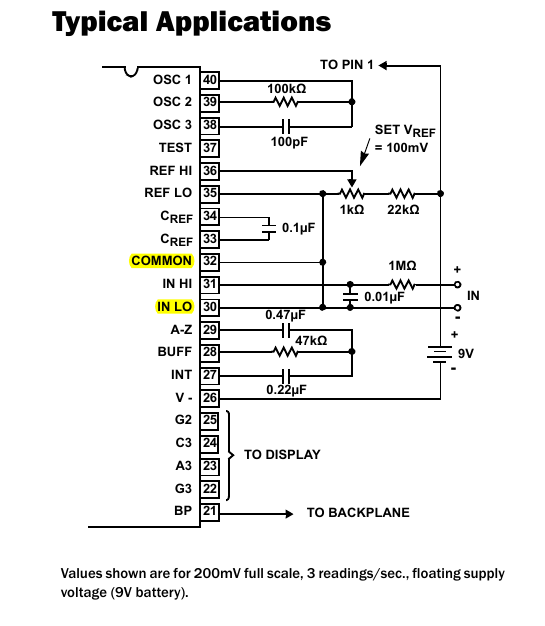

图4 ICL7106 典型电路图

图4 ICL7106 典型电路图，来源 [3]

图中 IN HO 与 IN LO 分别是差分信号的两个输入端，同时 IN LO 又连接到 COMMON 引脚，后者给 IN LO 加载了一个特定的电平。

对此我个人理解是，当信号测量系统需要较大的“直流偏置电压”时，通过 True Differential Input 将“直流电压偏置”连接到一个输入端（如 IN LO），使两者差分的结果与基准电压的量程相匹配。如果要用 Single-Ended Input 来实现的话，则需要更大的基准电压才能同时覆盖直流偏置电压和实际信号，而更大的基准电压不利于转化的精度。

以下是 TI 提供 Single-Ended、Differential ADC 的对比：

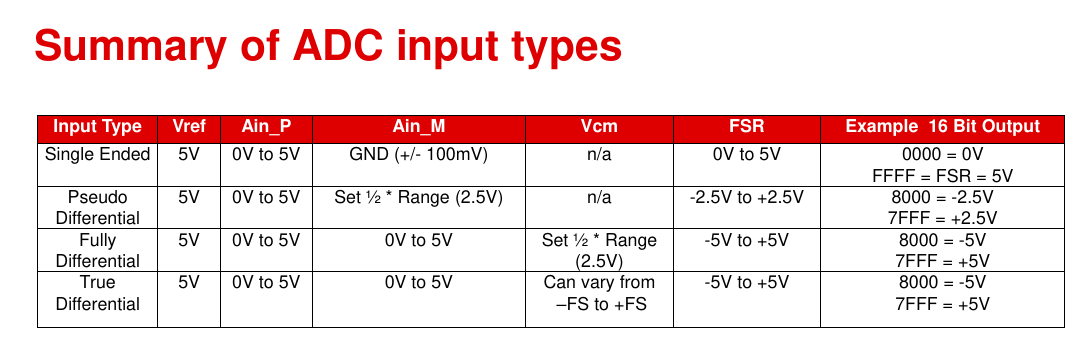

图5 ADC 输入类型对比

图5 ADC 输入类型对比，来源 [2]

图中还描述了一个 Pseudo Differential 类型，它比 True Differential 更为简易，因为 IN LO（图中为 Ain_M ） 只能是某个固定的电平。

差分输入3：Floating Differential Input

上述差分输入端与 ADC 具有相同的接地，但在一些场景中会遇到不同的接地，称为浮动差分输入（Floating Differential Input）：

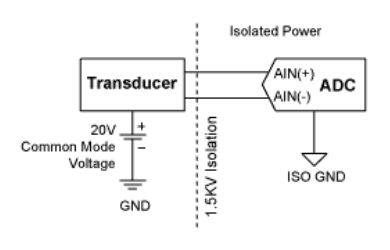

图6 ADC Floating Input

图6 ADC Floating Input，来源 [4]

这种情况源于信号有着独立的供电体系，需要做电气隔离（Galvanic isolation），确保差分输入的共模电压不超过 ADC 所能承受的范围。

关于这个话题有机会我们再做深入探讨，不过可以先想象一下：万用表量测信号属于 Floating 吗？示波器量测信号属于 Floating 吗？人的生理信号（如 ECG 心电图测量）属于 Floating 吗？

小结

今天介绍了 ADC 输入的几种类型，如 Single-Ended、Fully Differential、True Differential、Floating Differential，理解这些首先要抓住 “基准电压（Vref）” 与 “共模电压（Vcm）” 两个参数。
