用 Python 开启数字信号处理之旅 —— 生成 Sine 波形

前言

近期我们的 ADC 系列越来越多涉及 “滤波器”、“FFT” 等概念，这让我觉得可以重新了解一下 “数字信号处理” 。虽然我在大学的时候学过，但一晃 15 年过去了，绝大部分内容我已经忘得差不多了。

数字信号处理应该是个特别 “酷” 的话题，而不是课本上那些无聊的公式。比如，很多与传感器适配的 ASIC ，内部就拥有一颗 DSP；还有 SDR 处理器，内部也有用于信号调制解调的 DSP。正是这些有着特定用途的 DSP 加持，让芯片能在市场上彰显差异。

从实现角度，数字信号处理经常会用到 Python 和 Matlab 两种工具。我打算主要使用前者，因为 Python 更开放，开源例程也很多，还能很方便地和 AI / Edge Computing 等结合（虽然我现在还不知道怎么做，让我们来一步步了解）。

本文是“数字信号处理”系列第一篇，介绍开发工具和环境，然后用 Python 生成一个 Sine 波形，保存为 Wav 文件，再用现成的音频软件播放、查看波形和频谱（其思路和代码来自于国外博主）。

按惯例声明一下：我的解释不一定是对的，还可能存在错误，有时我自己也不知道在说什么。所以仅供参考，欢迎讨论。

开发工具和环境

Python 用于数字信号处理主要用到 NumPy、SciPy 和 Matplotlib 三个库：

NumPy （Numeric Python）是 Python 进行科学计算的基础，它支持多维数组，以及处理这些数组的函数，比如，数字信号处理中的卷积、相关等基础运算。
SciPy（Scientific Python）是以 Numpy 为基础，构建更专业、复杂的计算，比如，数字信号处理中的滤波、频谱、插值等。
Matplotlib 是一个绘图库，对时域、频谱图形都可以绘制，可以让我们清晰观察和理解信号。

此外，还需要一个开发环境，这里使用 Spyder，它是专门为 Python 科学计算开发的集成开发环境（IDE），我觉得上手比较简单。当然你也可以用其他的，如 Jupyter Notebook、Visual Studio 等。

Spyder 官网和下载安装见参考资料 [1]，在 Linux 系统上它似乎默认就带有 NumPy、SciPy 和 Matplotlib 三个库，如果没有的话，可以用如下方式安装：

1
2
3

python -m pip install numpy
python -m pip install scipy
python -m pip install matplotlib

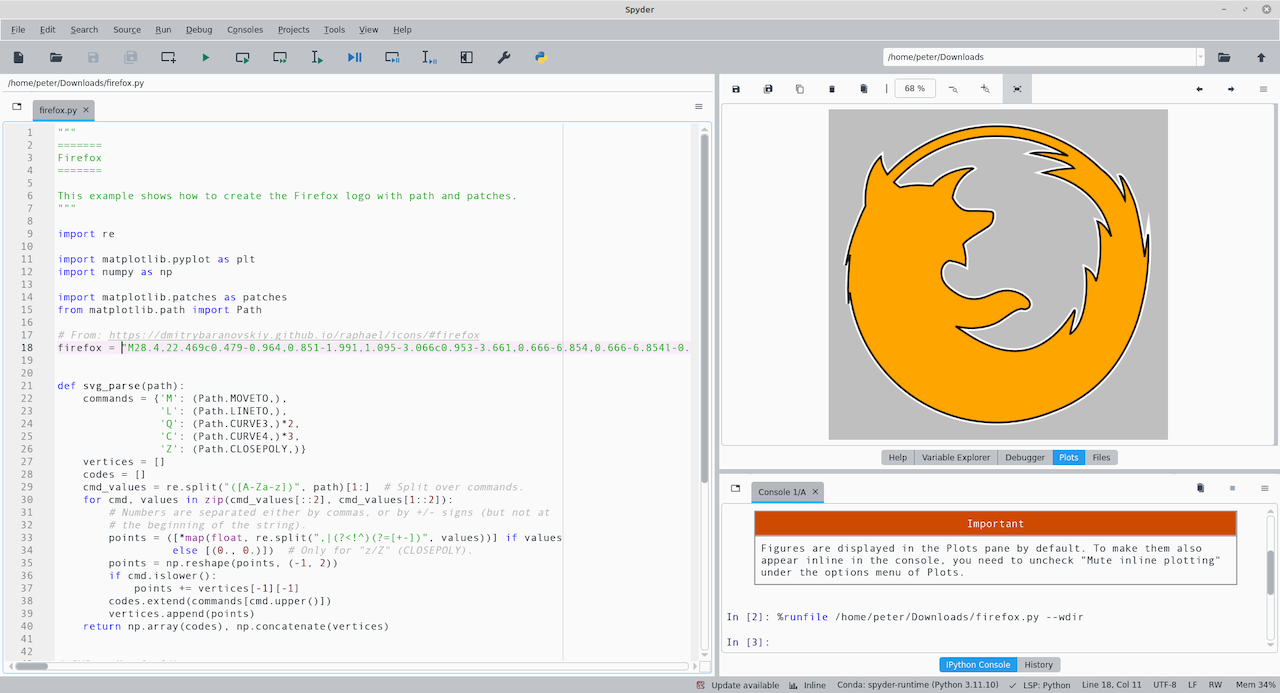

下图是安装完 Spyder，并用 Matplotlib 绘制一个“火狐”图形的效果，这个示例的代码链接见参考资料 [2]。下载代码后，导入运行即可，细节步骤省了：

总之，不错、挺酷。

生成 Sine 波形

然后是本文的主题，用 Python 生成一个 Sine 波形，保存为 Wav 文件。整个创作思路和代码见参考资料 [3]，我对代码没做什么改动，作者是 Shantnu Tiwari ，撰写过多本 Python 书籍。

作者的代码托管在 Github，国内访问不太方便，为便于下载，我在 Gitee 上同步了一下，见文末链接。

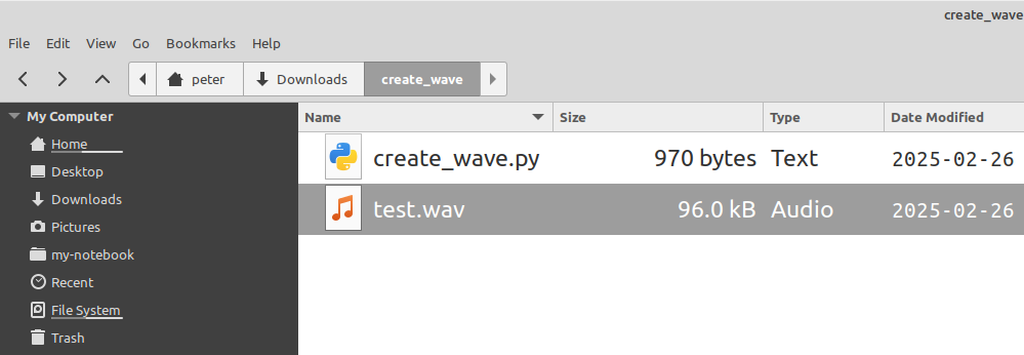

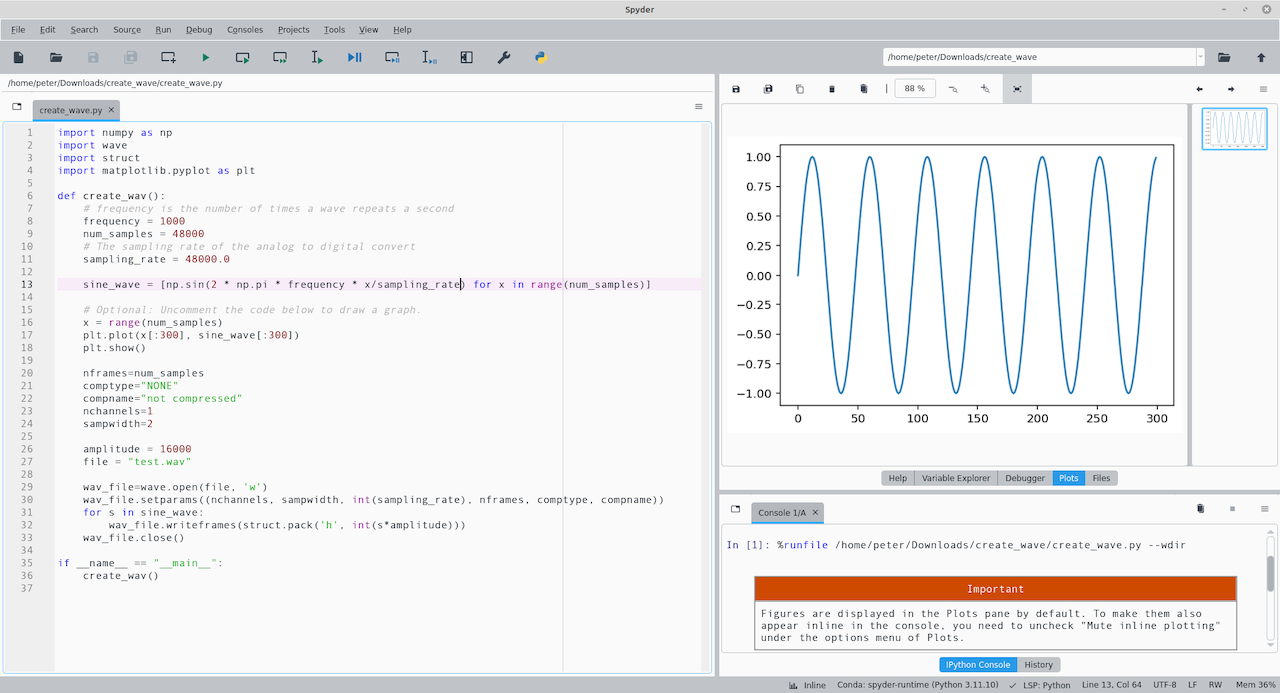

从 Spyder 导入代码，运行后能看到 Sine 波形，并在目录下生成 “test.wav” 文件：

整个代码不到 40 行，第 7 行到第 13 行展示了 Sine 波形的生成方式：

# frequency is the number of times a wave repeats a second
frequency = 1000
num_samples = 48000
# The sampling rate of the analog to digital convert
sampling_rate = 48000.0

sine_wave = [np.sin(2 * np.pi * frequency * x/sampling_rate) for x in range(num_samples)]

这段代码生成的是频率为 1000 Hz，采样率为 48000 Hz，采样点数 48000 个（也就是 1秒钟时长）的 Sine 波形，幅度默认是 1。

我们与经典的 Sine 数学公式对比一下：

`1`	`y(t) = A * sin(2 * pi * f * t)`

可以发现，代码是将数学公式中的 “ t ” 替换为 “ x/sampling_rate ”，因此，实际的 Sine 波形是一组离散的数值。

代码中第 16 行到第 18 行是绘制 Sine 波形。

代码中第 20 行到第 33 行是储存为 Wav 文件。Wav 文件有一些编码要求，如幅度为有符号 16-bit 整形、压缩类型、通道数量等。其中，幅度与音量有关，作者将 Sine 波形幅度设置为 16-bit（2^15 – 1 = 32767）的大致一半，即 16000（第 26 行）。

其他详情可查阅代码及函数的使用说明。

Audacity 音频软件

有了 Wav 文件后，就能用音频软件播放了，这样我们可以听到 “1000 Hz” 的声音。

作者使用了 Audacity（参考资料[4]），这是个开源领域著名的音频软件，我作为 Linux 用户很早就用过，但不知道还能有如下玩法。

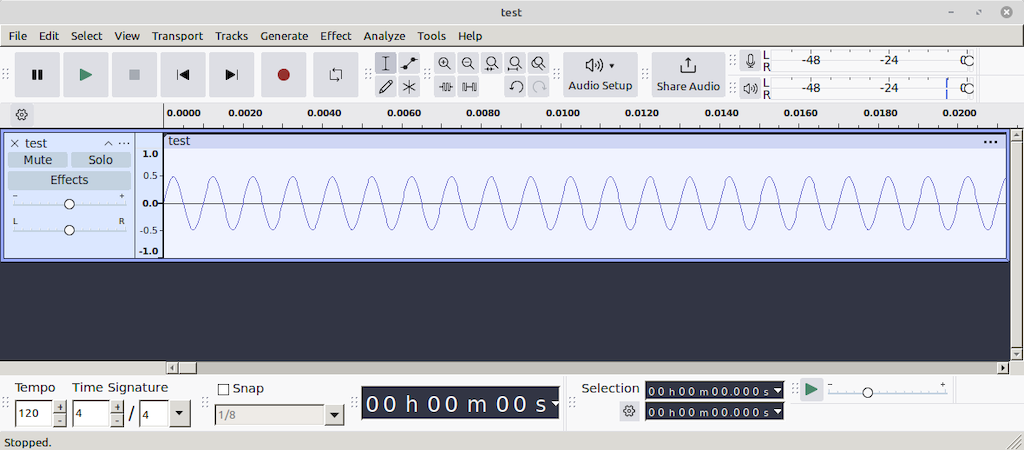

第一、查看时域波形：

从 Audacity 导入 Wav 文件，缩放时间轴，看到 Sine 波形，像示波器一样：

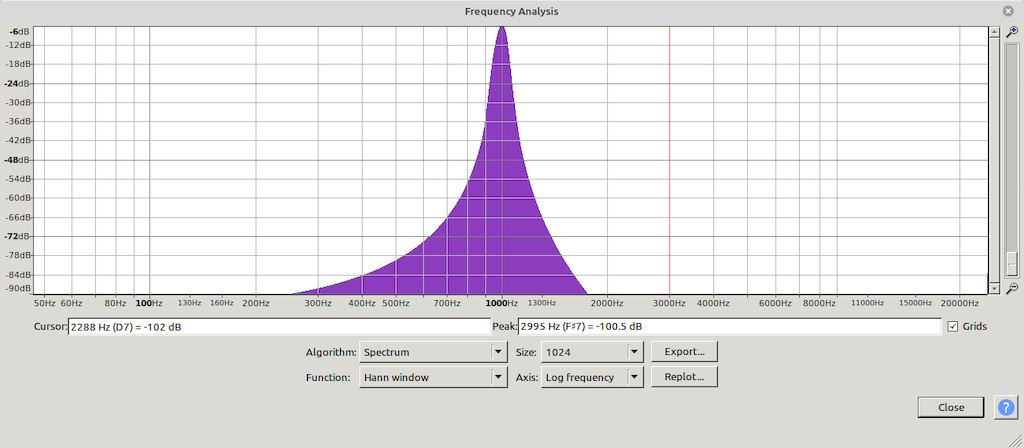

第二、查看频谱图：

菜单上点击 Select -> All，然后 Analyze -> Plot Spectrum，看到频谱图：

图中，频谱的中心频率就是我们设定的 1000 Hz。

至于为何整个频谱像正态分布，而不是单独 1000 Hz 上的一根线？这是频谱泄露（Spectrum Leakage）现象，等我们介绍 DFT 时再展开说明。

总结

本文介绍了 Python 用于数字信号处理的开发工具和环境，然后，用 Python 生成一个 Sine 波形，保存为 Wav 文件，再用 Audacity 音频软件播放、查看波形和频谱。

原作者提供的代码在 Github 上，为便于国内下载，我将其同步至 Gitee，请见文末“相关代码”链接，你可以下载运行，尝试改变频率、幅度等参数看看效果。
