前言

今天我们试一下 LTSpice 中的 DC Sweep 功能，用于仿真一下 1N914 Datasheet 中的曲线。

IN914 是一个经典的二极管器件，LTSpice 中的 IN914 来自于 OnSemi（安森美），不过 OnSemi 的曲线是以电流为横坐标，电压为纵坐标，我试下来在 LTSpice 中不便于对换位置，因此我选用了 Vishay（威世）的同型号 Datasheet。

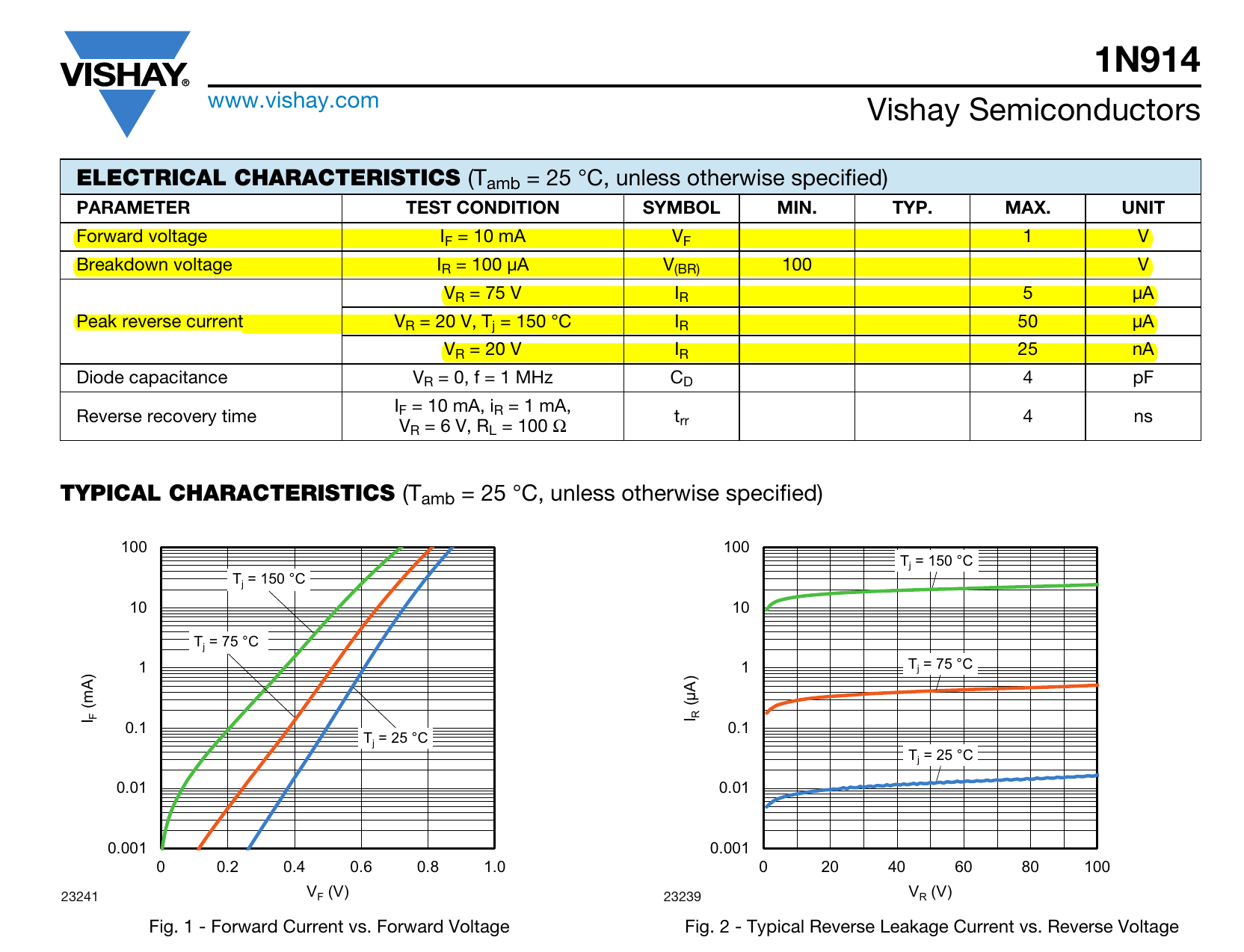

我们需要仿真的曲线如下所示，分别是二极管的 Forward Current vs. Forward Voltage 和 Typical Reverse Leakage Current vs. Reverse Voltage 曲线：

请注意，这两个图有三种典型温度下的表示，分别是 25℃、75℃、150℃，对此我们也要仿真出来。

完成 LTspice 的安装，我选用经典版本 Version 17.2.4 。

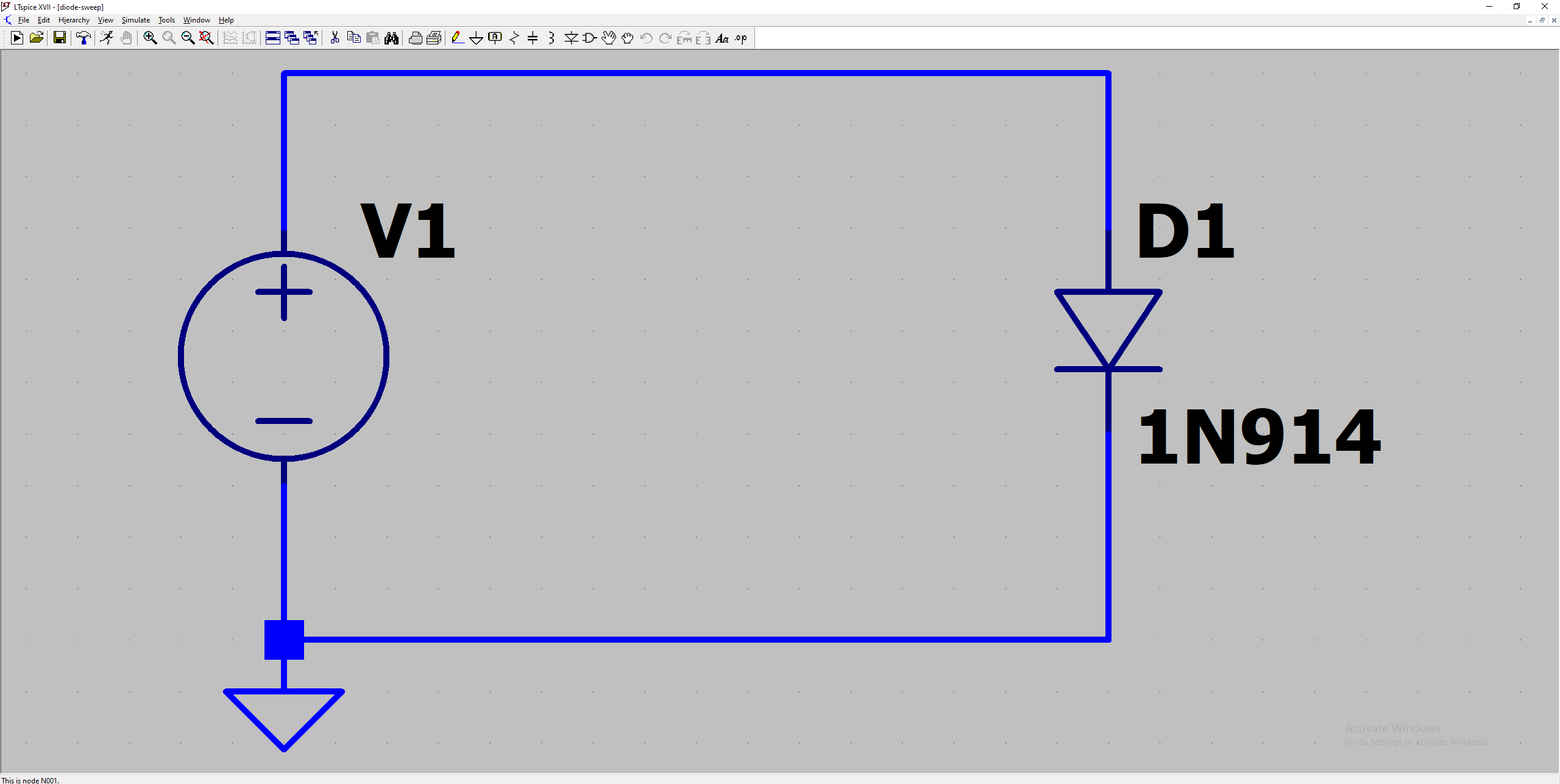

在 LTspice 中添加二极管及电源，构建电路如下：

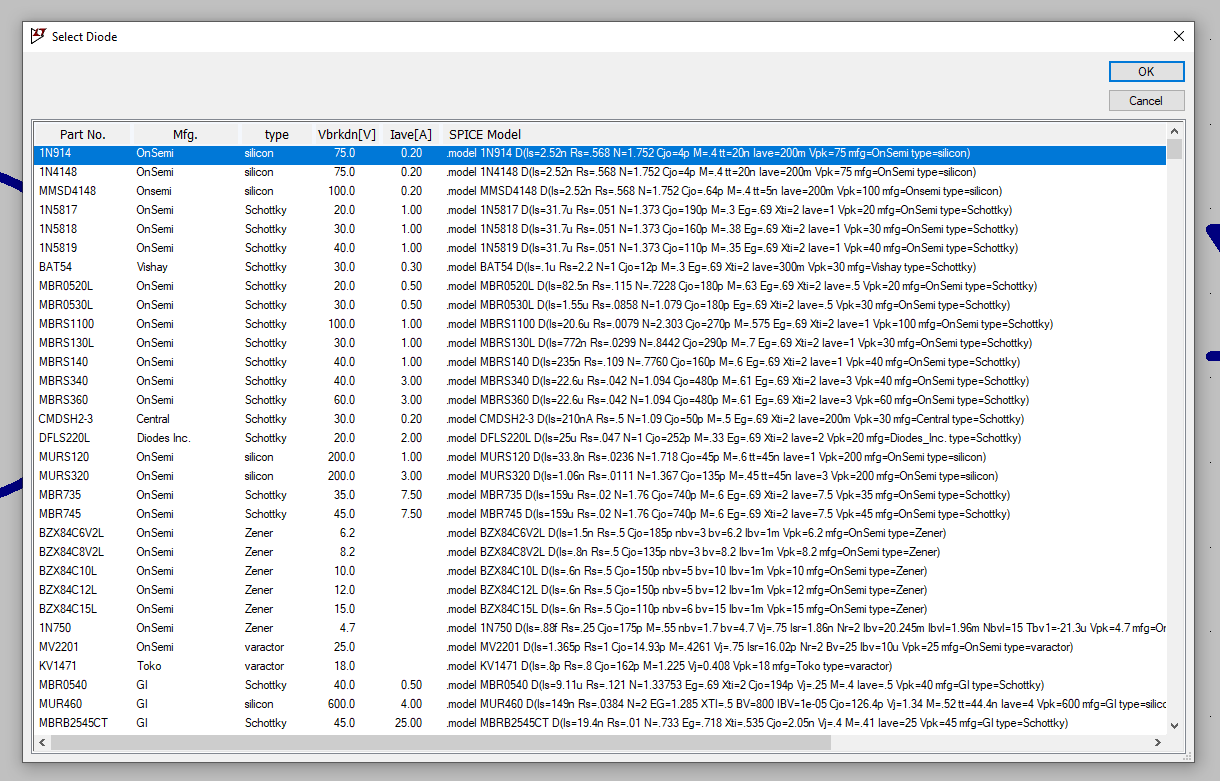

其中，需要选择二极管的型号为 1N914：

我们先试一下 ”不设定温度“ 情况下的 DC Sweep。

在 .op cmd 中添加代码如下：

.dc V1 0 1000m 10m

这句代码的意思就是将 V1 节点设定为从 0mV 扫描（Sweep）到 1000mV，间隔 10mV。

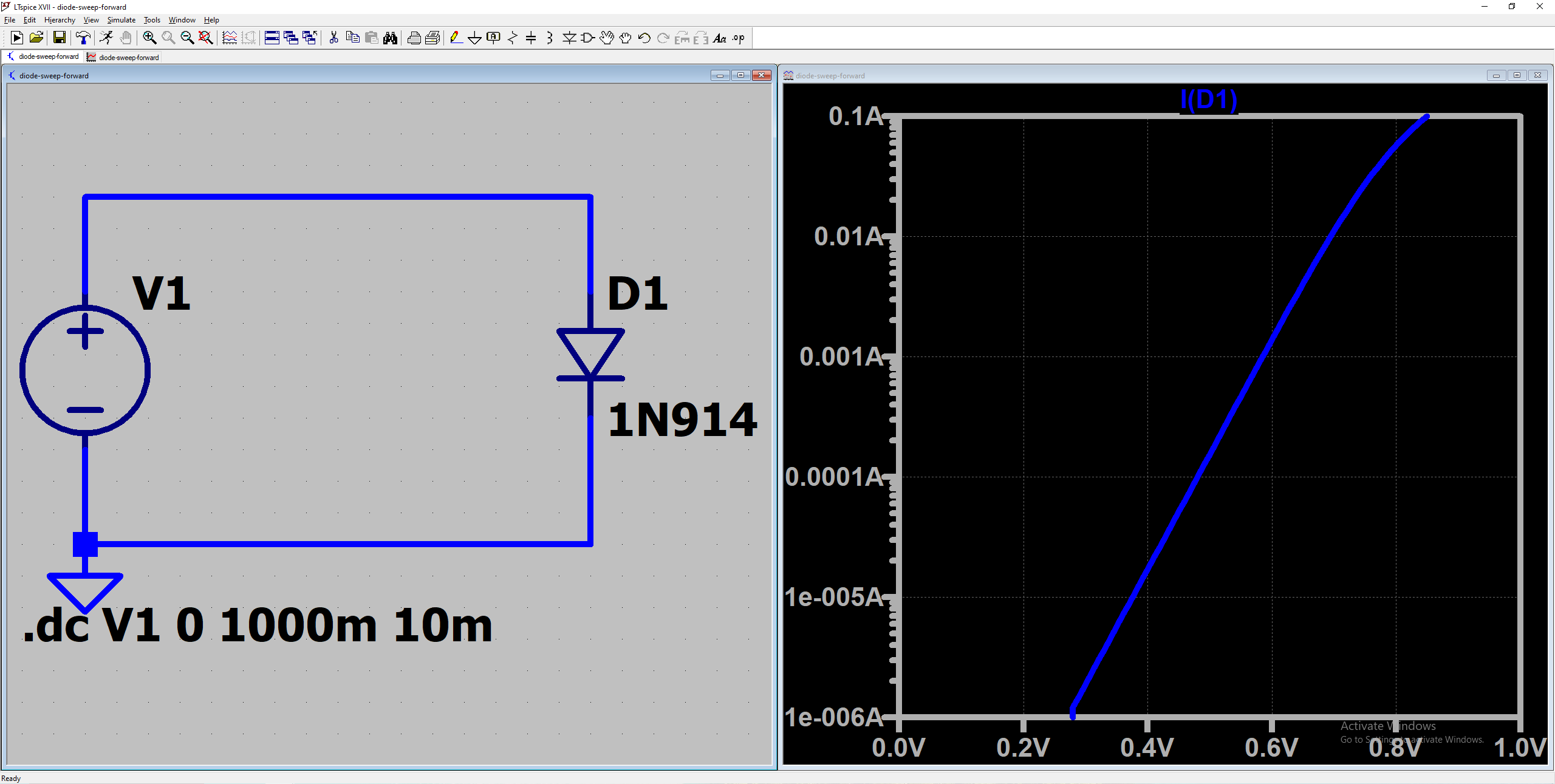

Run 的仿真结果如下：

然后，对比查看与图1 Datasheet 截图看是否一致。

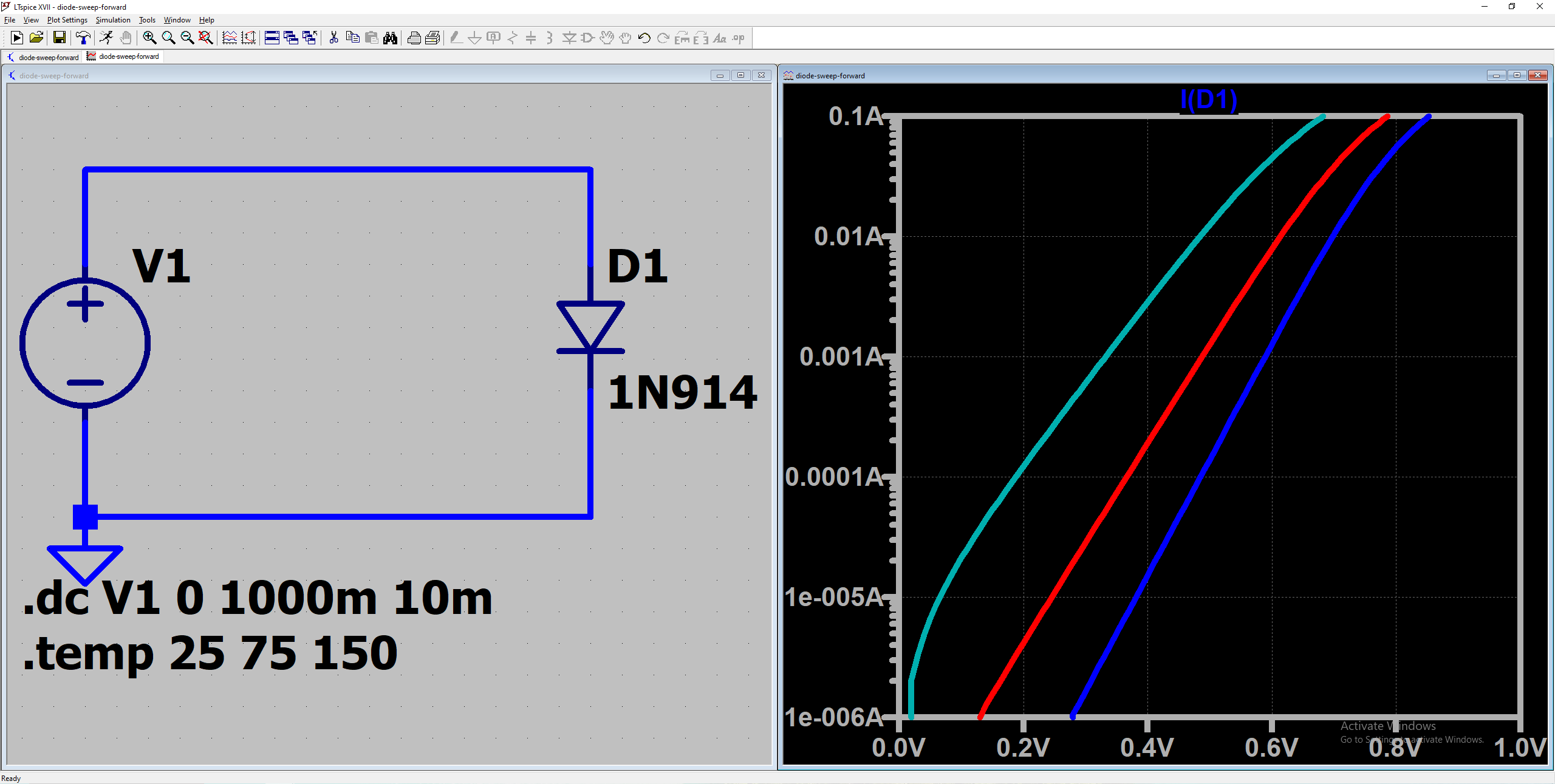

我们添加三种温度的设定，在此添加 .op cmd 代码如下：

.temp 25 75 150

这句代码的意思是设置三个温度点。

Run 的仿真结果如下：

然后，对比查看与图1 Datasheet 截图看是否一致。

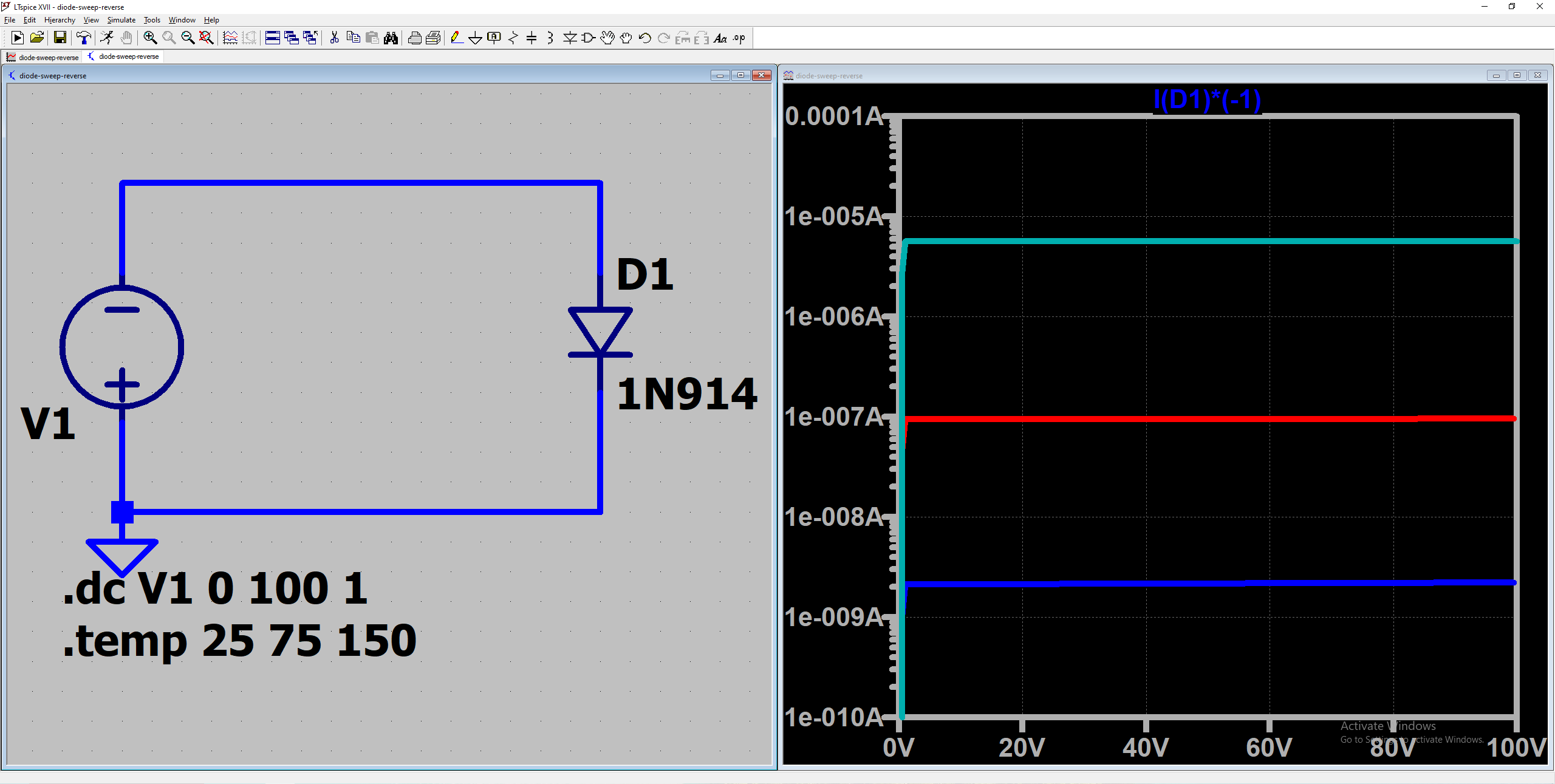

我们旋转电源，使得二极管处于反向偏置供电模式。

使用同样的 .op cmd，然后 run 的仿真结果如下：

然后，对比查看与图1 Datasheet 截图看是否一致。

今天我们以简单的 1N914 二极管为例，尝试了 LTSpice 中的 DC Sweep 功能，它可以模拟不同激励、温度下的情况，仿真出器件 Datasheet 中的曲线。

本文 LTspice 案例上传至 gitee，可下载运行：
