前言

上期介绍了 One - AMP 架构的 仪表放大器（Instrumentation Amplifier，简称 INA），它其实就是一个差分放大器（Differential Amplifier），输入与输出表述为 Vout = Ad * Vd + Ref ：

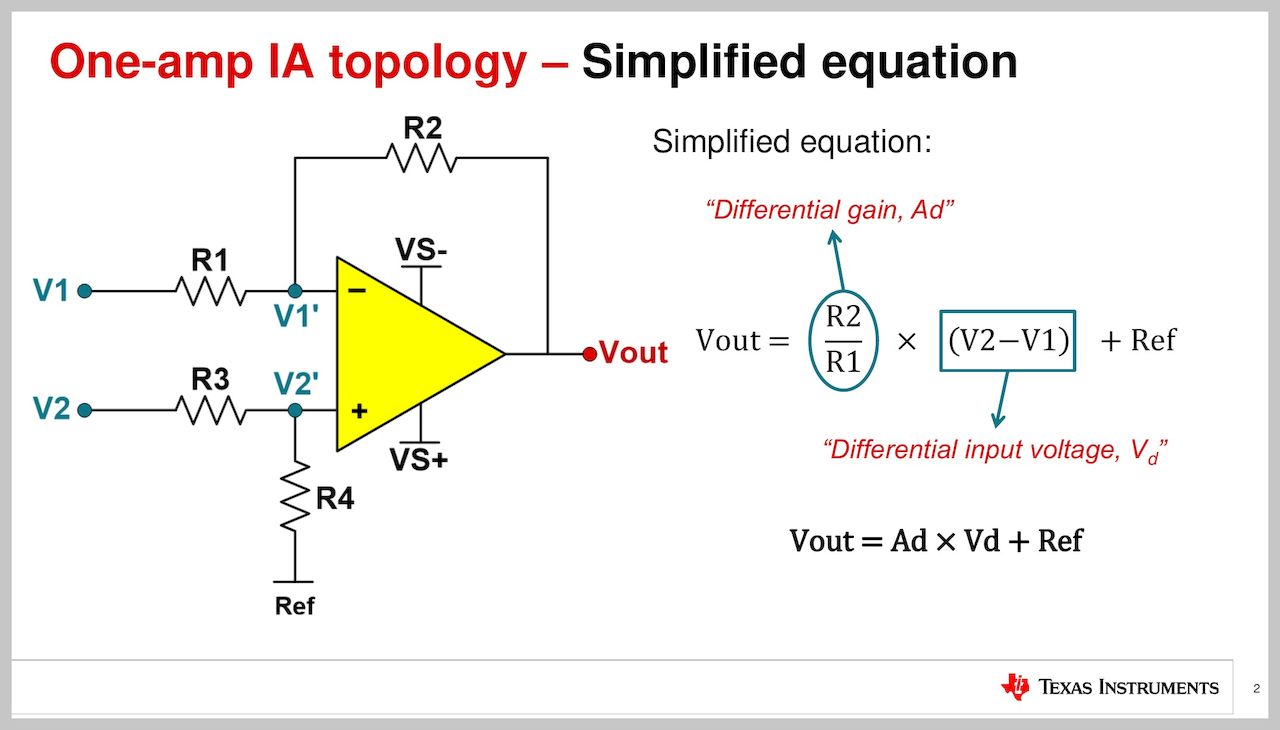

图1 One - AMP 架构的仪表放大器

图1 One - AMP 架构的仪表放大器，来源 [1]

本期我们来看一下 INA 输入、输出的变化范围与关联，并将其表示为 “共模信号 vs. 输出信号 图表”（Vcm vs. Vout Plots）。

文中素材来自 TI 关于 INA 的 PPT 教程（参考资料[1]），TI 还有配套视频和字幕（参考资料[2]），我摘录一些我认为的重点概念，并做了一些扩展，是个读书笔记，不保证解读正确，有需要可以查看 TI 原链接。

案例分析：是否会饱和？

TI 先举了一个案例，有一个 One - AMP 架构的 INA ，周边 4 个电阻都是 1 KΩ，所以是一个 Unity Gain Differential Amplifier（单倍增益差分放大器）。

采用正负双电源供电，输入端分别为 V1 = 15 V，V2 = 20 V，参考电平 Ref = 0 V 。

因为是 Unity Gain 增益， Vout = V2 - V1 = 20 - 15 = 5 V，图中也是这么显示的：

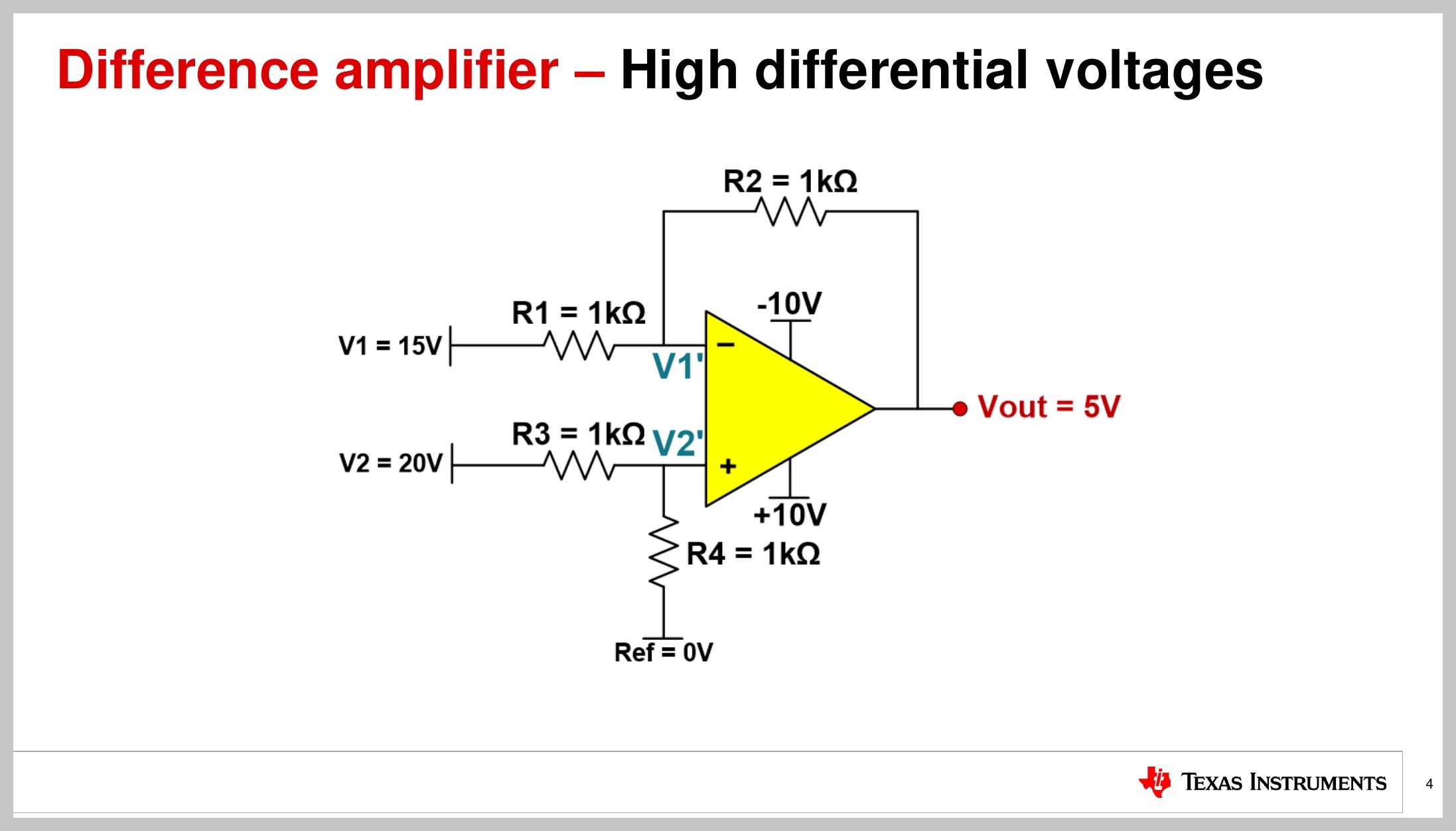

图2 单倍增益差分放大器案例

图2 单倍增益差分放大器案例，来源 [1]

但我们不禁要问一下：图中 V1’ 和 V2’ 位置上的电压是多少？是否会超出电源供电范围？因为如果超出，就会内部饱和，产生差错。

接着展开推导如下：

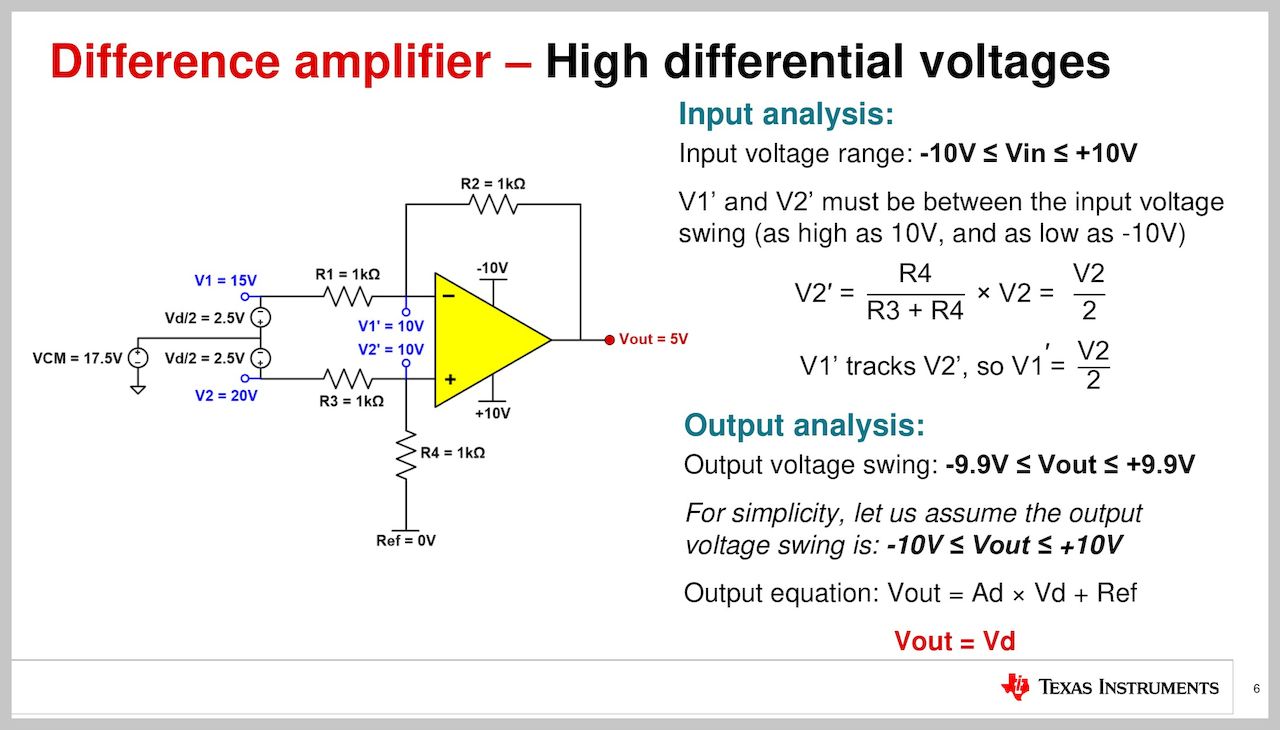

图3 推导 V1' 和 V2' 位置上的电压

图3 推导 V1' 和 V2' 位置上的电压，来源 [1]

图中利用了运放的 “虚短” 和 “虚断” 原理，推出 V2’ = V2 / 2，又因为 V1’ 始终跟踪 V2’，所以 V1’ = V2 / 2 。

将 V2 = 20 V 代入，可得 V1’ = V2’ = 10 V 。

假设放大器是轨到轨（Rail - to - Rail）设计，这样 V1’ 和 V2’ 都没有超过供电范围，就是都没有饱和，所以 Vout = 5 V 的结果是合理的，尽管两个输入端都大于供电电压。

然后，我们可以展开几个问题进行探讨。

1. Vout 的变化范围是什么？

先看输出：在 Rail - to - Rail 情况下， Vout 只要不超过正负电源电压就是合理的，所以 Vout 的变化范围是 -10 V 至 10 V ：

符号 电压最小值（V） 电压最大值（V）
Vout -10 10

2. V2 的变化范围是什么？

在 Unity Gain 的情况下，V2’ 与 V2 的关系为 V2’ = V2 / 2 。

又因为 Rail - to - Rail ， V2’ 只要不超过正负电源电压就是合理的，所以 V2’ 的变化范围是 -10 V 至 10 V，而 V2 是其两倍即可：

符号 电压最小值（V） 电压最大值（V）
V2 -20 20

3. V1 的变化范围是什么？

V1 的变化范围，需要根据 V2 、Vout 求得。

在 Unity Gain 的情况下，V1 与 V2 、Vout 的关系为 Vout = V2 - V1， 即 V1 = V2 - Vout 。

由此可得最小值和最大值分别是：

V1(min) = V2(min) - Vout (max) = -20 - 10 = -30 V

V1(max) = V2(max) - Vout (min) = 20 - (-10) = 30 V

符号 电压最小值（V） 电压最大值（V）
V1 -30 30

4. Vcm 的变化范围是什么？

有了 V1 、V2 ，就可以推出 共模信号 Vcm 的变化范围：

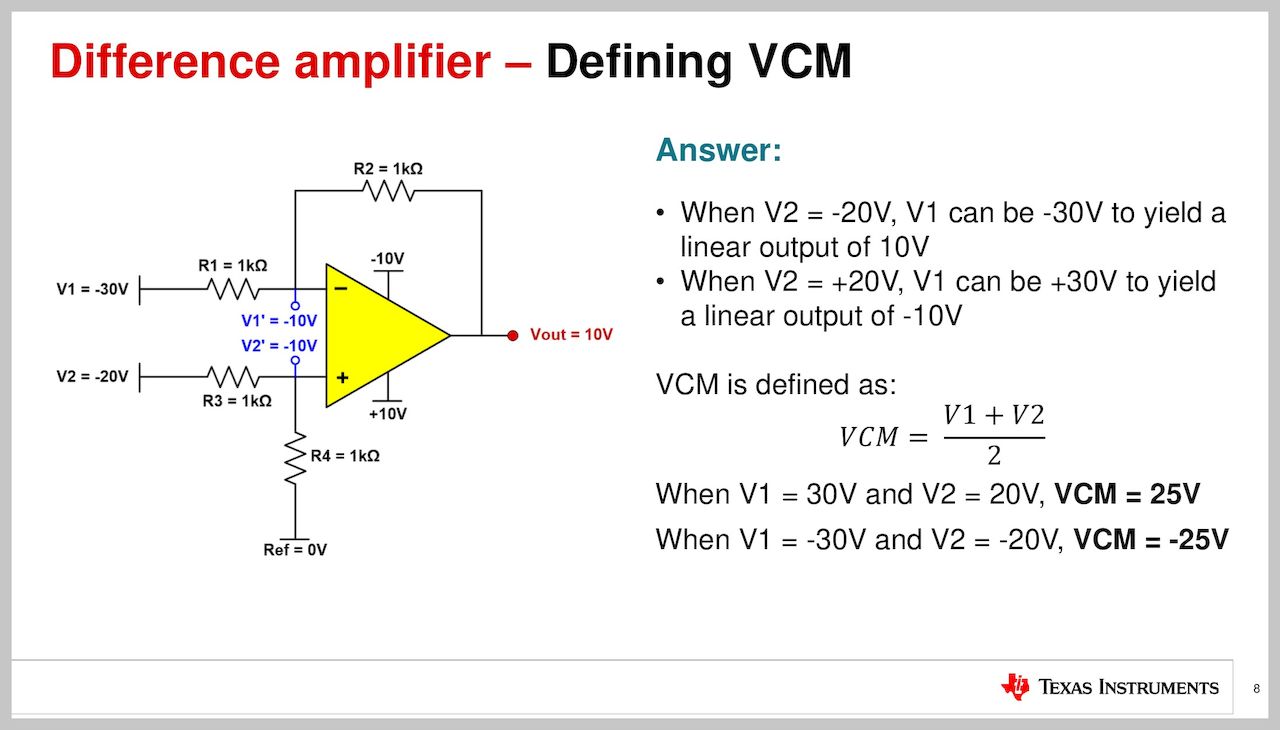

图4 推导 Vcm 变化范围

图4 推导 Vcm 变化范围，来源 [1]

符号 电压最小值（V） 电压最大值（V）
Vcm -25 25

5. Vcm vs. Vout 图表

共模信号 Vcm 代表了 V1 、V2 组成的输入，Vout 的变化受到其关联。可以用 “共模信号 vs. 输出信号” 的二维图表来表示，以下展示了示例：

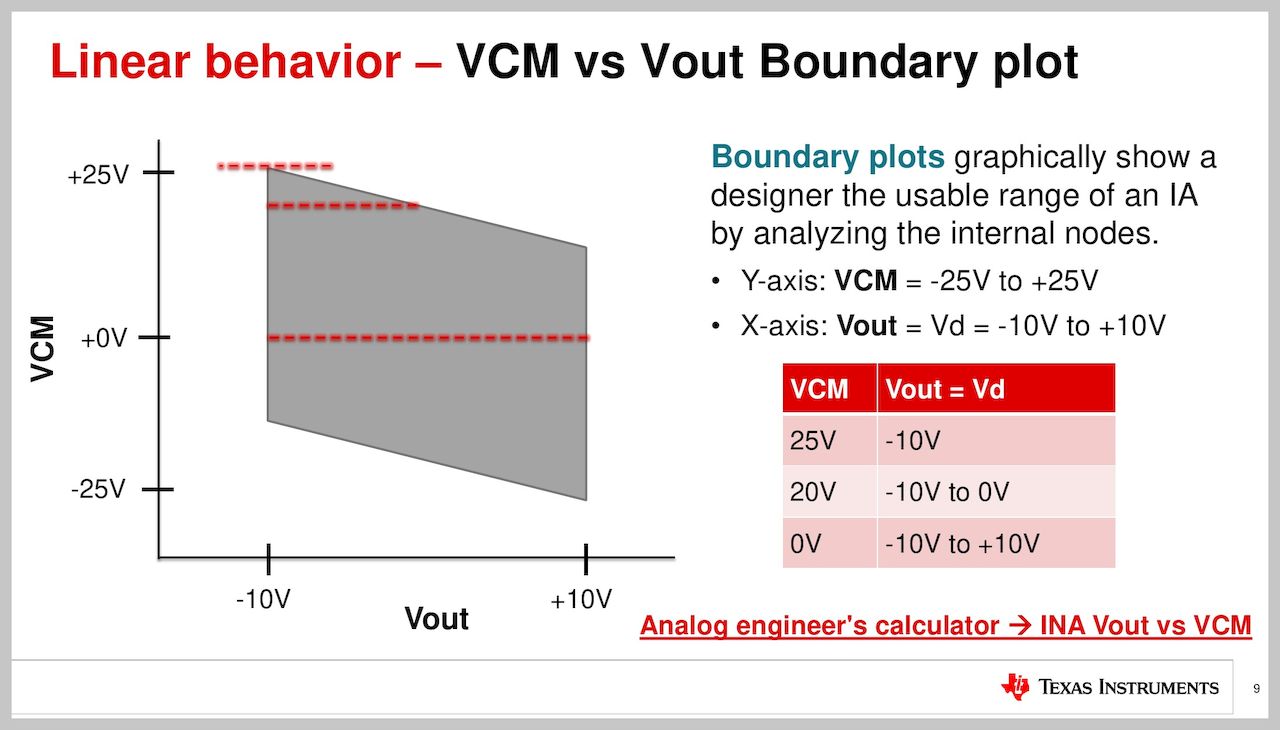

图5 “共模信号 与 输出信号” 的图表

图5 “共模信号 与 输出信号” 的图表，来源 [1]

图中有三根横向虚线，分别代表了 Vcm 为 25 V、20 V、0 V 的三种情况，可见虽然 Vout 有上述表格里的最大值、最小值，但实际的变化却受到 Vcm 的限制，比如：

  • Vcm = 25 V 时，就是 V2 = 20 V，V1 = 30 V 的极端情况，Vout 只能等于 -10 V；
  • Vcm = 20 V 时，就是上述极端情况 V1 、V2 整体下移 5 V，但 V2 也只能小于 V1，Vout 能在 -10 V 至 0 V 之间变化；
  • Vcm = 0 V 时， V1 、V2 再整体下移，V2 可以大于 V1，Vout 也有了更多的变化范围，即 -10 V 至 10 V；
  • 这样一直到 Vcm = -25 V 的另一个极端情况。

不同电路设计有不同的供电、Ref 电平，如果每次都要靠这样推算 Vcm vs. Vout 的关系，太过于麻烦，所以 TI 在芯片 spec 里提供典型图表，然后还有一个辅助软件来帮助测算。

芯片与软件举例

INA333 仪表放大器

以 TI 的 INA333 为例，它是一款 Three - AMP 架构的仪表放大器：

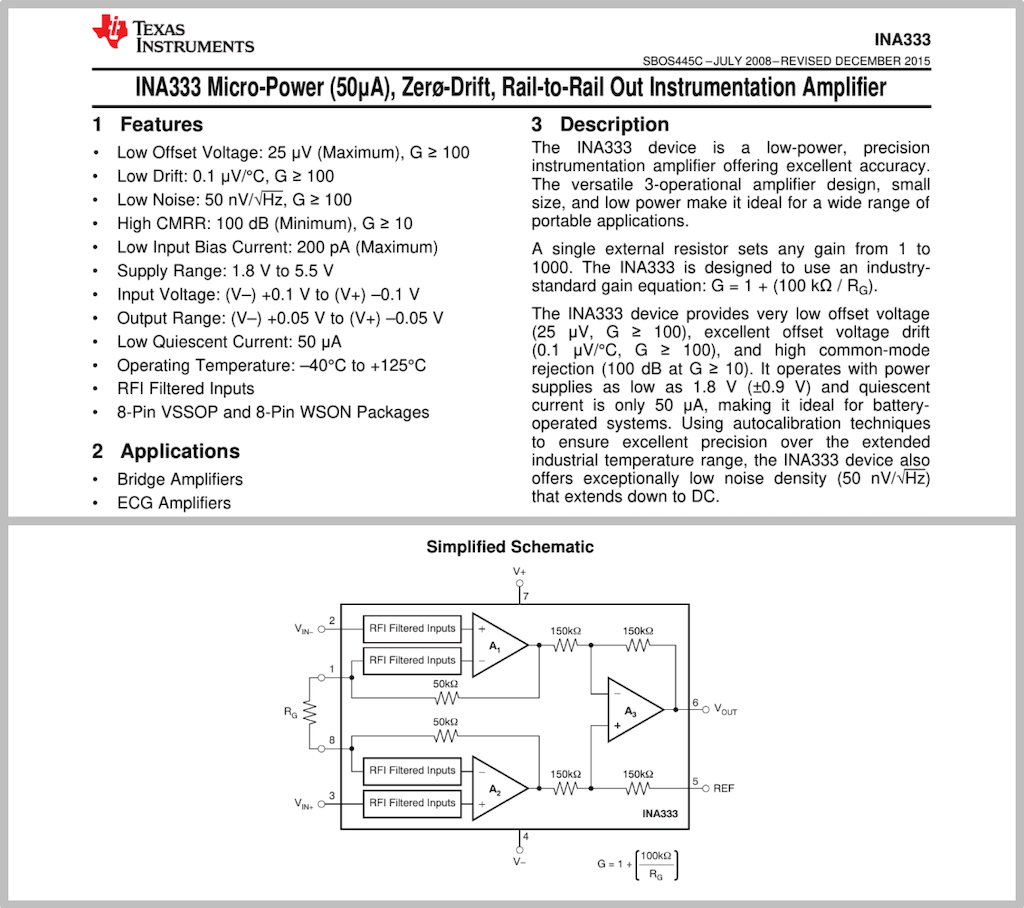

图6

图6 INA333 规格书，来源 [3]

芯片手册里有典型电路下的 Vcm vs. Vout Plots，如 ±2.5 V 双电源、±0.9 V 双电源、5 V 单电源，且 Ref = 0 V：

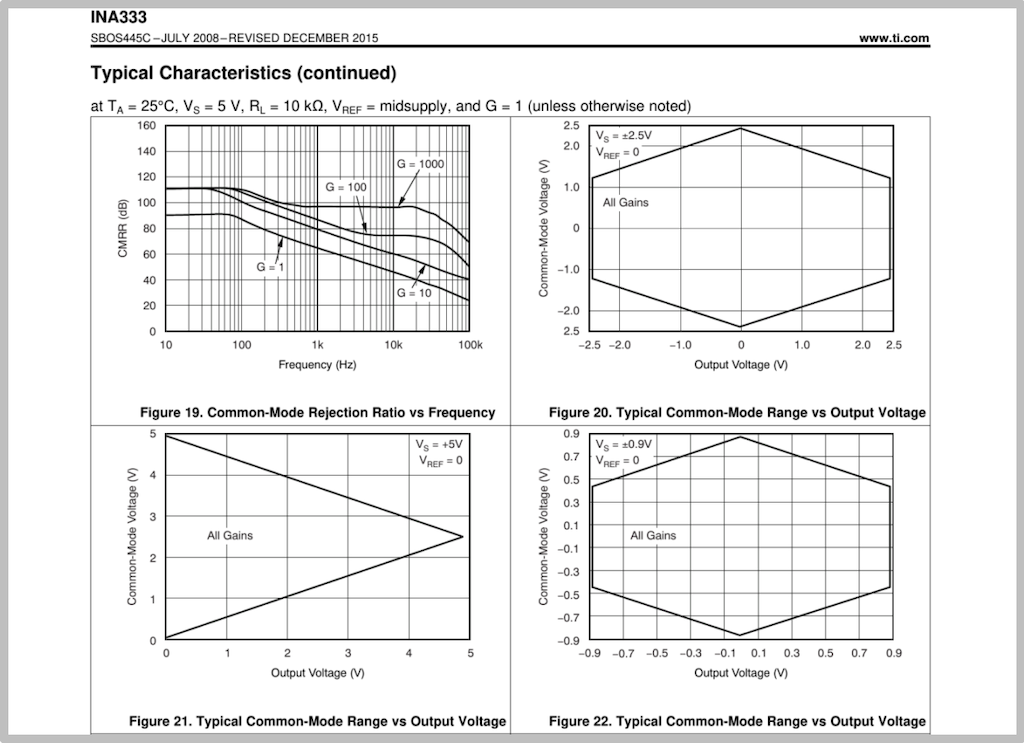

图7 INA333 的 Vcm vs. Vout 图表

图7 INA333 的 Vcm vs. Vout 图表，来源 [3]

如果设计的电路不在上述情况里，就需要用到 TI 的辅助设计软件来测算。

TI 模拟器件辅助设计软件

TI 为模拟器件提供了辅助设计软件 Analog engineer’s calculator （下载地址见参考链接 [4]）。

下载安装后打开（需在 Win 10 环境下安装），选择左侧 “INA Vcm vs. Vout” 栏目后界面如下：

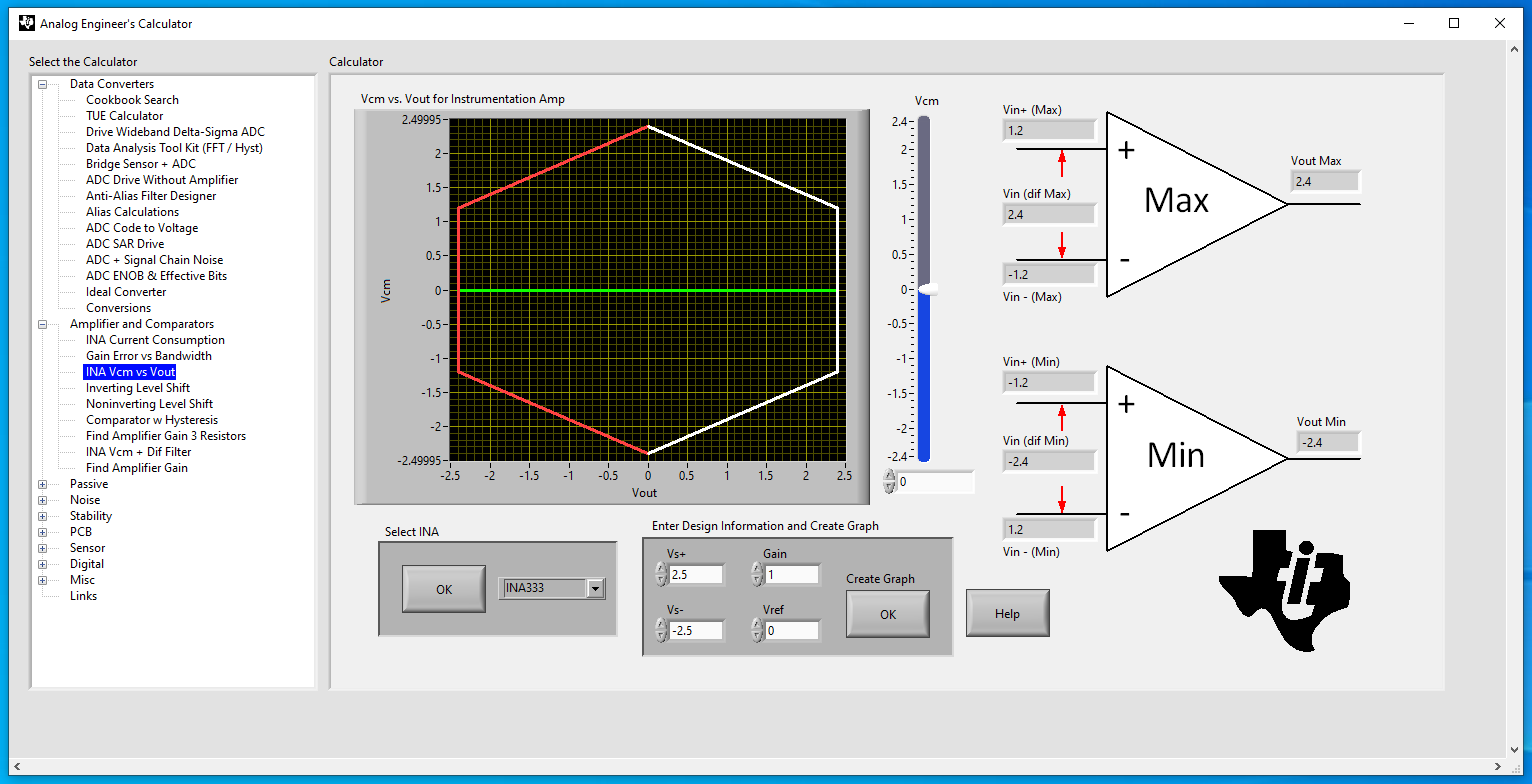

图8 Analog engineer's calculator 界面

图8 Analog engineer's calculator 界面，来源 [4]

图中分了若干区域：

  • 主要区域 INA Vcm vs. Vout 图表 。
  • 下半部分 可以选择 INA 型号，供电、增益 及 Ref 电平 。
  • 右半部分 是 INA 输入的两个跟随器，对应 Vout 最大、最小时 V1、V2 的数值 。
  • 另外，还有一个 Vcm 刻度条，以及代表 Vout 变化范围的绿线。

设计师首先要知道 V1、V2 的输入情况，比如，上图是 V1、V2 围绕 0 V 变化，则 Vcm = 0 V，然后软件显示 Vout 变化范围是 -2.4 V 至 2.4 V （绿线）。

如果 V1、V2 围绕 1.5 V 变化，即 Vcm = 1.5 V，然后软件显示 Vout 变成了 -1.8 V 至 1.8 V ，显然 Vout 的变化范围小了，没有充分利用到 ±2.5 V 双电源的供电范围：

图9 Vcm = 1.5 V 时的结果

图9 Vcm = 1.5 V 时的结果，来源 [4]

我们可以来回试一下 Vcm 刻度尺，发现最大在 Vcm = 1.2 V 时，Vout 变化范围仍是 -2.4 V 至 2.4 V：

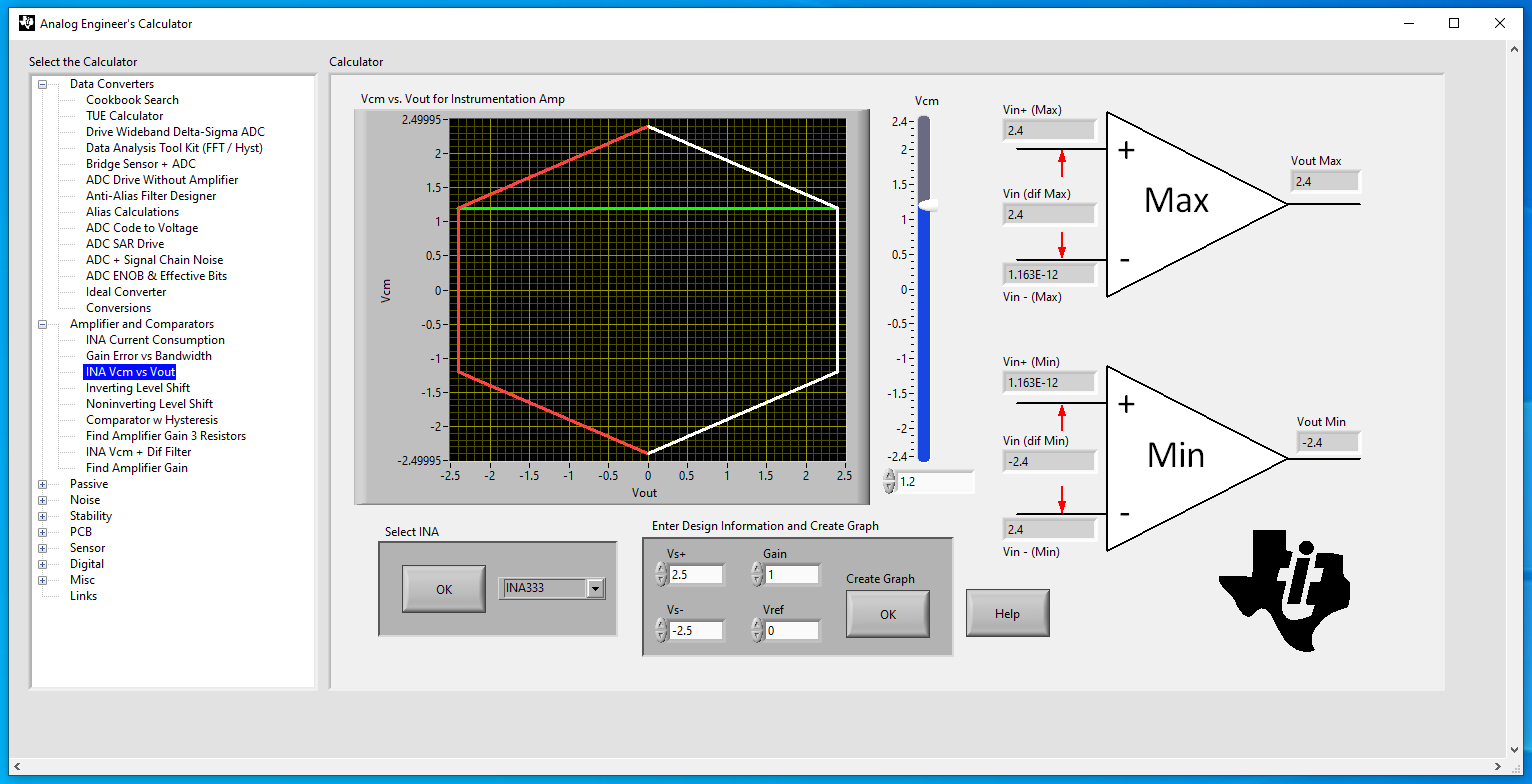

图10 Vcm = 1.2 V 时的结果

图10 Vcm = 1.2 V 时的结果，来源 [4]

网上有人总结了 Vcm vs. Vout 图表的变化趋势如下。

趋势一：正负双电源供电，供电电压变小：

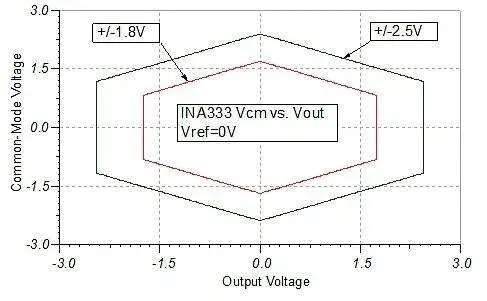

图11 趋势一：正负双电源供电，供电电压变小

图11 趋势一：正负双电源供电，供电电压变小，来源 [5]

趋势二：正负双电源供电，Ref 电平变大：

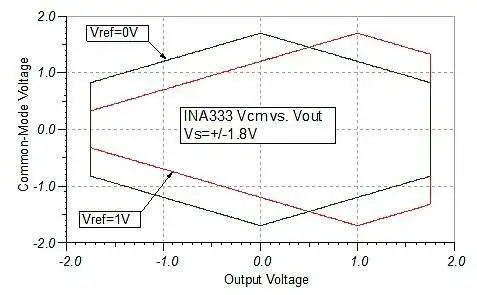

图12 趋势二：正负双电源供电，Ref 电平变大

图12 趋势二：正负双电源供电，Ref 电平变大，来源 [5]

趋势三：单电源供电，Ref 电平变小：

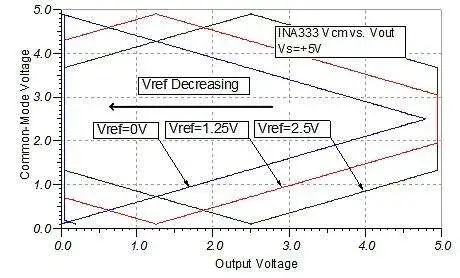

图13 趋势三：单电源供电，Ref 电平变小

图13 趋势三：单电源供电，Ref 电平变小，来源 [5]

我们也可以在 Analog engineer’s calculator 软件里调整一下参数，以发现上述规律。

总结

本文分析了仪表放大器的 V1、V2、Vcm、Vout 变化范围，进而介绍了 Vcm vs. Vout 图表。

TI 有模拟器件辅助设计软件 Analog engineer’s calculator，设计师可以根据自身电路需要，如 不同电源供电、Ref 电平、Vcm 下，测算 Vcm、V1、V2 输入 对应 Vout 输出 的情况，以评估合理性。
