运放型 LC 振荡电路 —— LC 是串联还是并联？
前言
在了解了前文两种振荡器之后，我们再来看一种由 LC 与运放构成的振荡电路。
文中素材来自于书籍《 Operational Amplifiers & Linear Integrated Circuits: Theory and Application 》第 9 章内容，该书还提供开源版本，详见参考链接 [1]、[2]、[3] 。
我只做了一些要点的梳理，详情请看原文。
运放型 LC 振荡电路

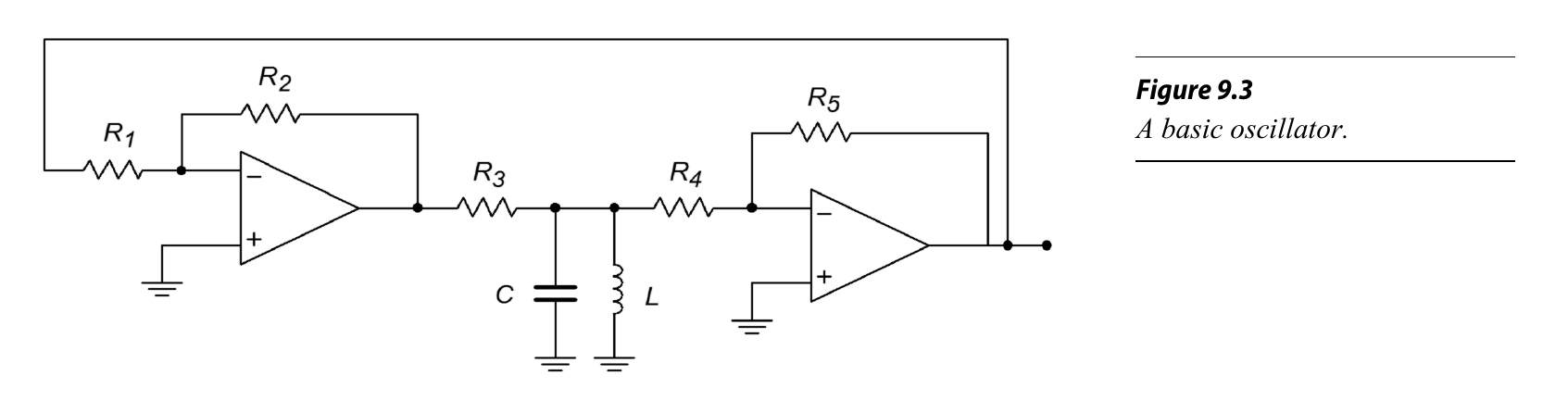

运放型 LC 振荡电路如下：
该电路由两级反相运放与 LC 谐振网络（LC tank） 构成，核心作用分工明确：
- LC 谐振网络：作为选频核心，在谐振频率 f0 处呈现阻抗峰值，此时损耗最小且网络呈纯阻性（相移为 0°），锁定振荡频率。
- 运放：两级反相运放累计提供 360° 相移，满足振荡的相位条件；同时提供增益，补偿谐振信号在 LC 网络的损耗，使环路增益 > 1 以维持振荡。
仿真案例
（1）LC 网络
LC 网络具有串联和并联之分。

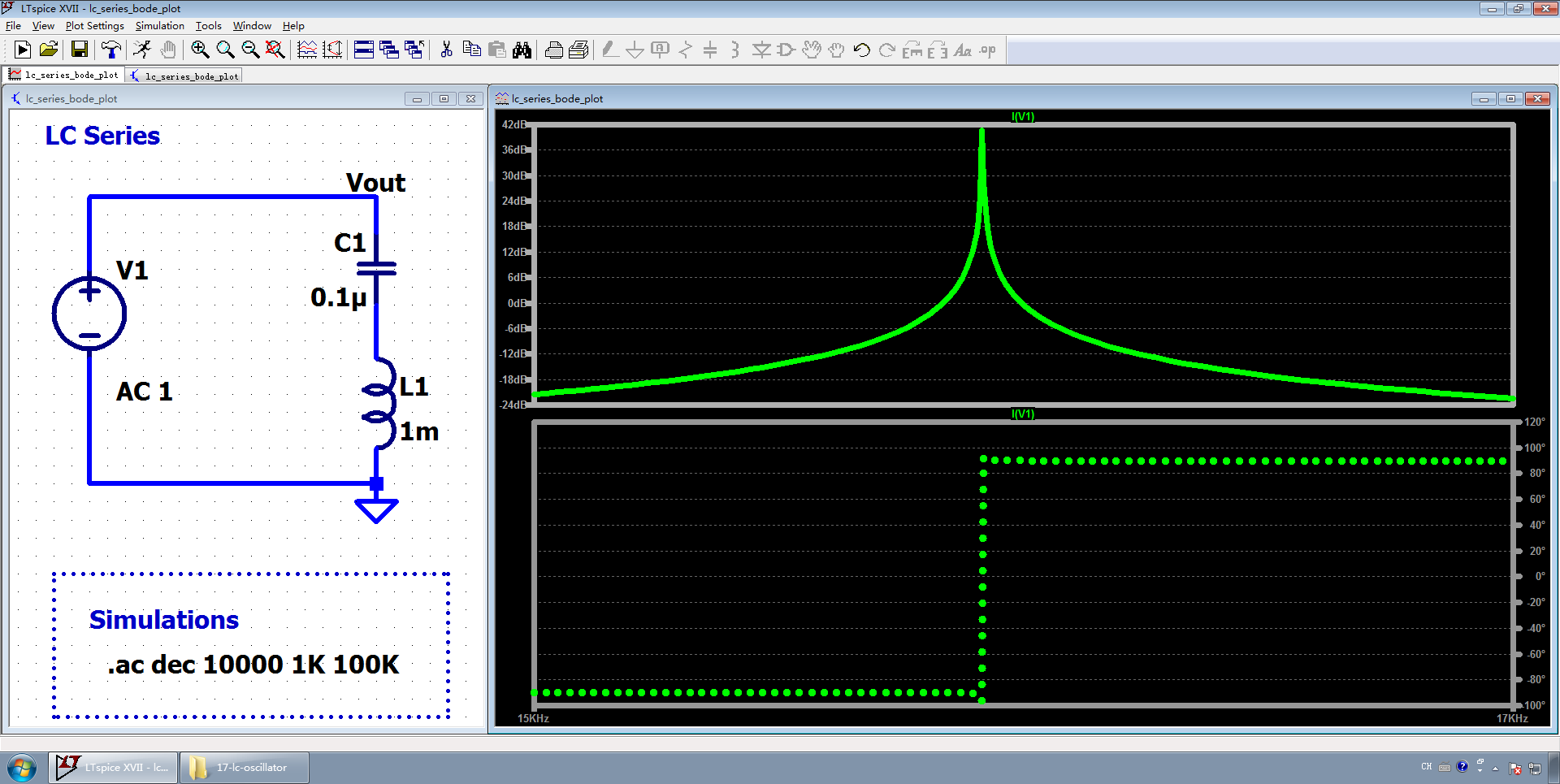

对于 LC 串联网络：谐振时感抗与容抗相互抵消，总阻抗最小且呈纯阻性，电路电流达到最大。仿真效果如下：

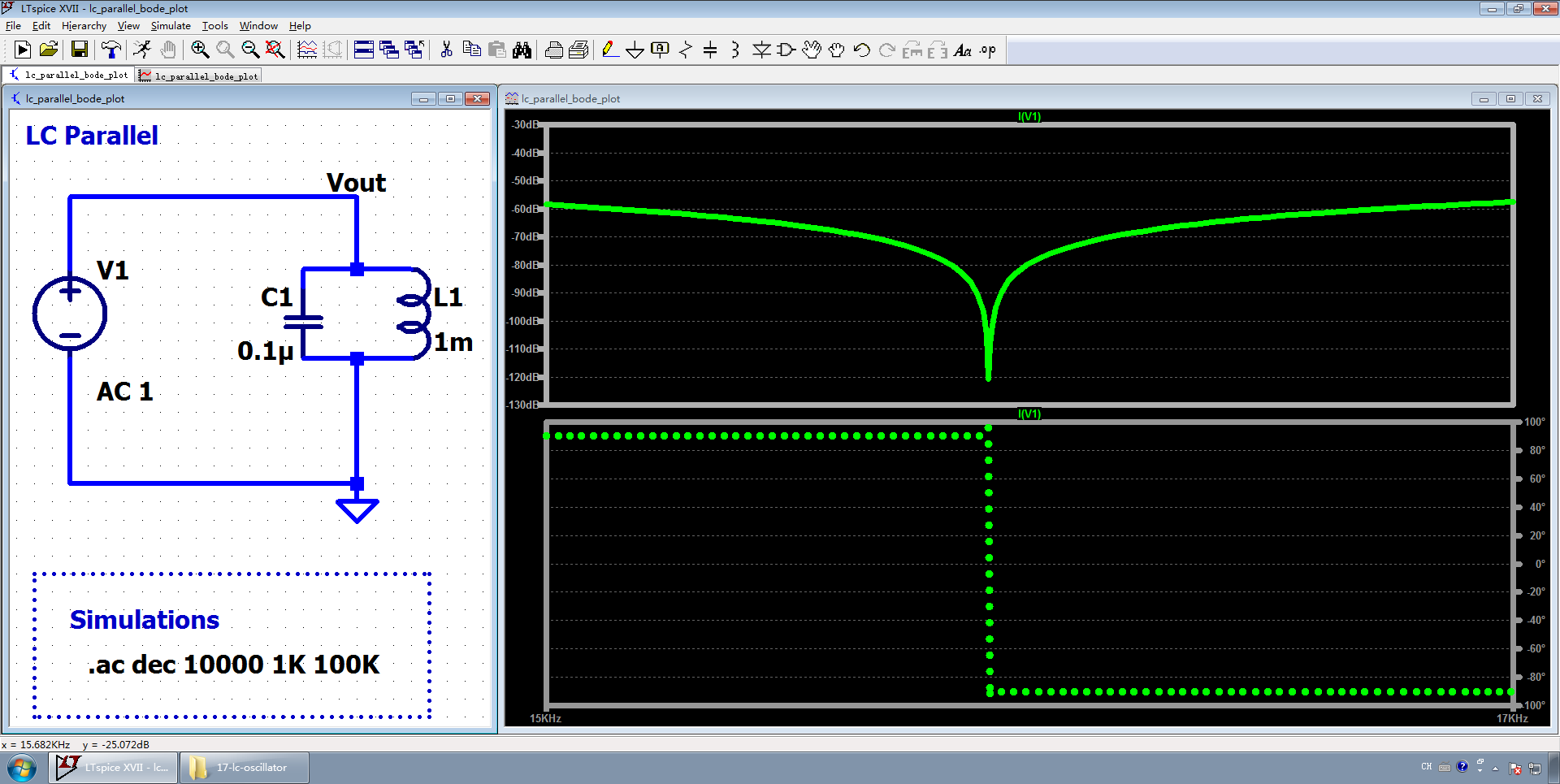

对于 LC 并联网络：谐振时总阻抗最大且呈纯阻性，输入总电流最小，电路对外近似开路。仿真效果如下：
LC 串联与并联网络的谐振频率公式都为 f0 = 1 / (2π (LC)^(1/2) )，代入求得 15.9 kHz，与仿真图中峰值区域吻合。
那么，运放型 LC 振荡电路应该用 LC 串联还是并联网络？
（2）运放型 LC 振荡电路
在运放振荡电路的反馈路径中，应选用 LC 并联网络。它在谐振时呈纯阻性高阻抗（近似开路），损耗极小，因此运放仅需提供 360° 相移，并维持环路增益略大于 1，即可满足振荡条件。
对于其它信号，它们在 LC 并联网络的损耗大于环路增益，因此不能维持。

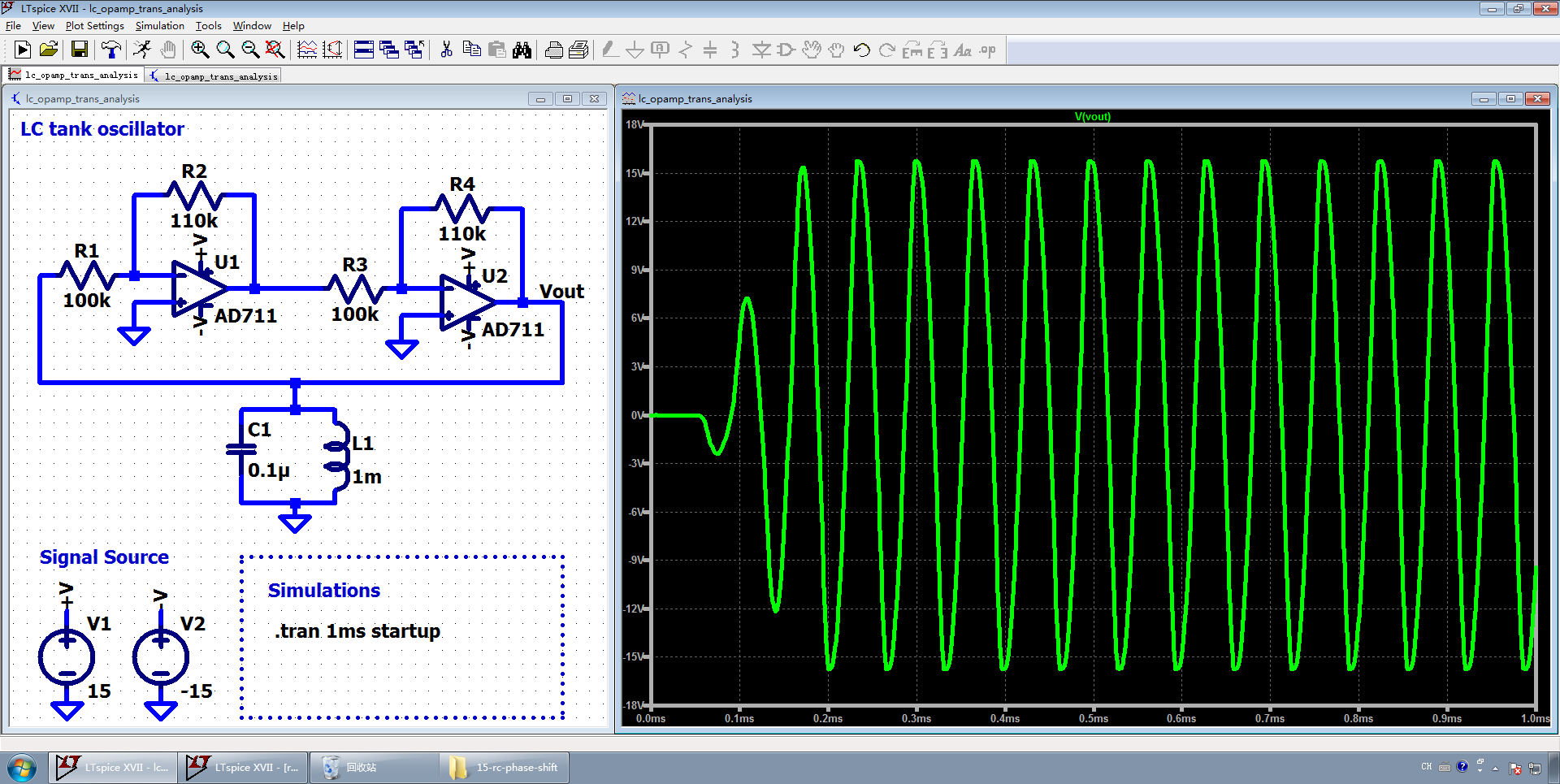

构建电路仿真如下：

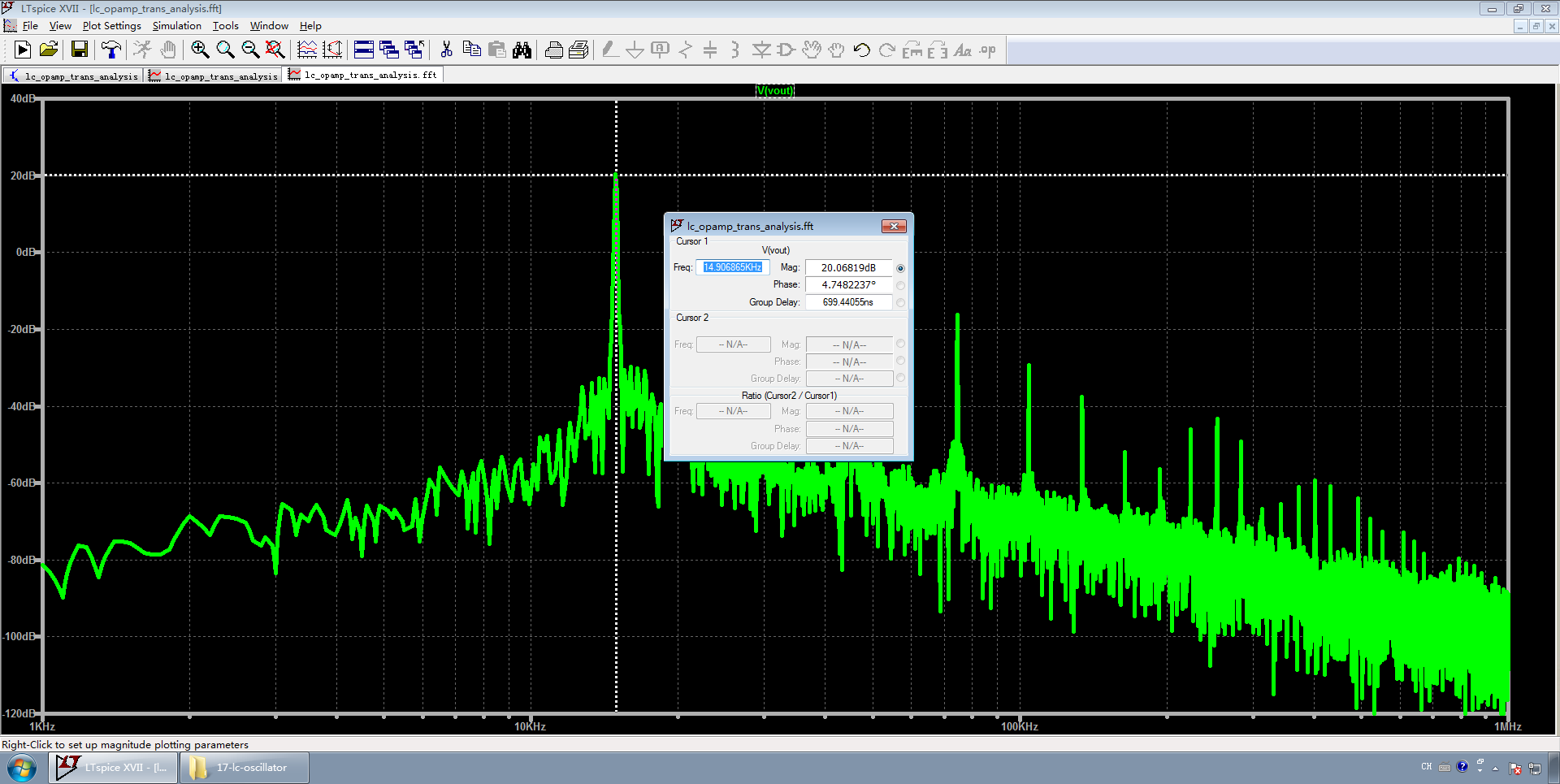

通过 FFT 可以看到振荡频率为 14.9 kHz，与纯 LC 网络谐振频率 15.9 kHz 有点差距：
总结
运放型 LC 振荡电路，让我们对 LC 网络、运放负反馈都有了更深的理解。
案例代码
本文 LTspice 案例上传至 Gitee （LTspice 案例 17），可下载运行：
