LTspice 上手教程 —— 粗略模拟一个运算放大器(OP07)的频率响应
前言
上回提到,LTspice 中的受控电压源(E)是一个建模神器 —— 借助拉普拉斯变换(Laplace Transform),它能灵活复现各类电路特性。今天,我们就用它来 “粗略” 模拟经典运放 OP07 的频率响应。
OP07 的频率响应

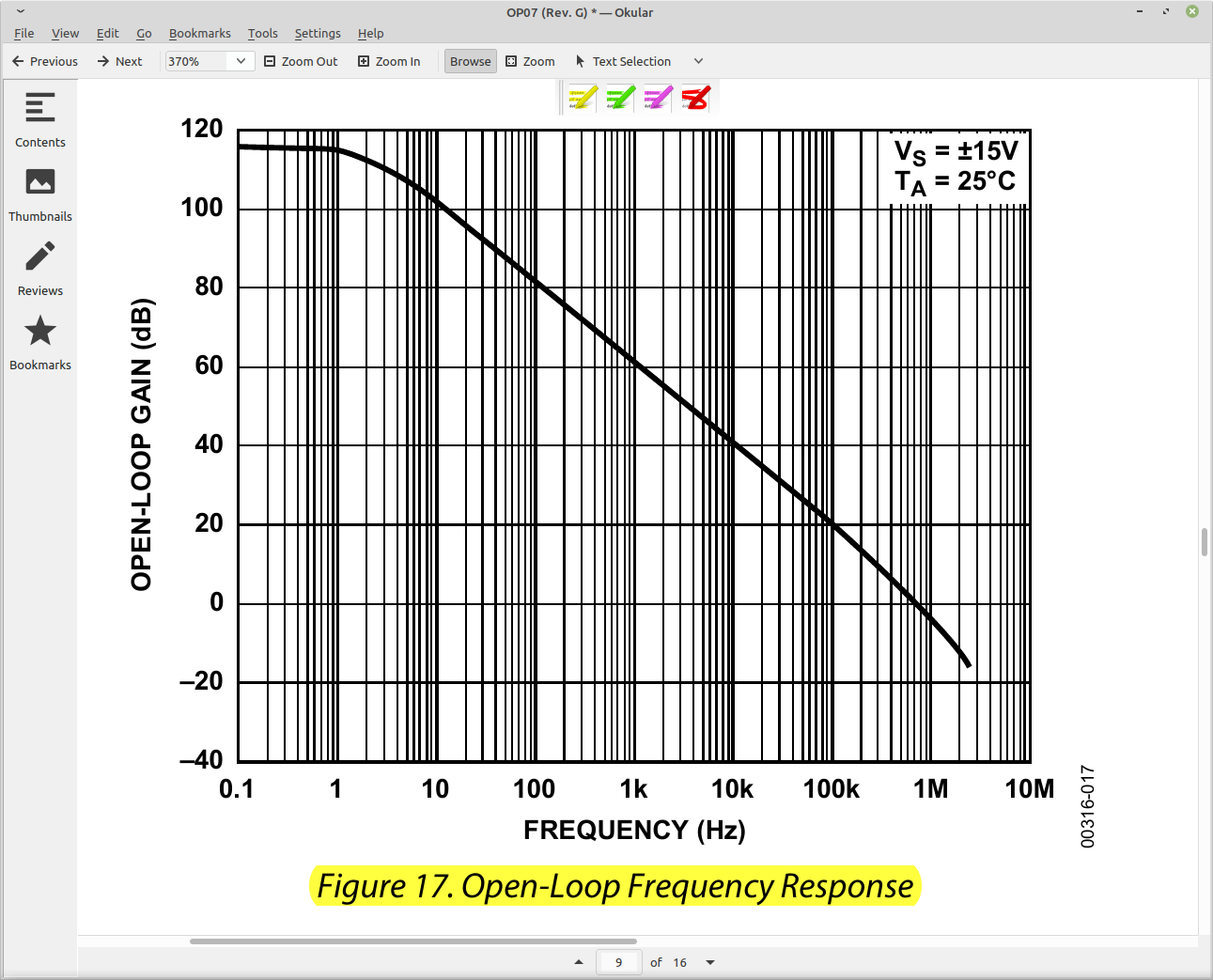

OP07 是一款 ADI 的经典运放,我们可以从 spec 中看到其频率响应:
这是 OP07 的开环增益,在 ±15V 供电下,低频区域接近 120 dB,单位增益带宽(GBW 对应 0 dB)大概在 0.7 MHz 。

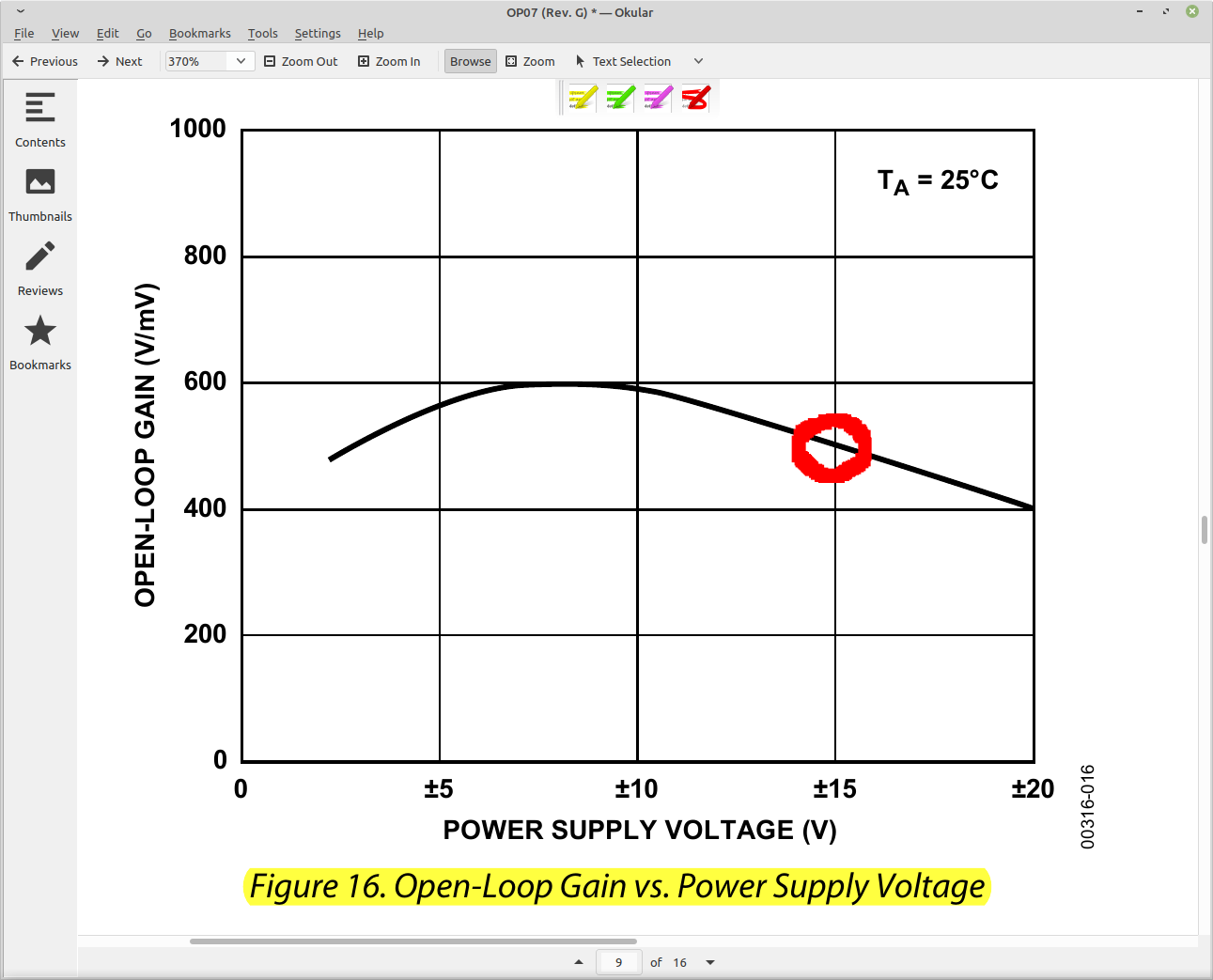

从 spec 的另一张图中也可以看到其开路增益情况:
在 ±15V 供电下,开路增益大概在 500V/mV。
让我们做一下 Linear 与 dB 的换算:
Av_dB = 20 * log(Av_Linear) = 20 * log(500000) ≈ 114 dB
算下来与图 1 中的 dB 曲线中的开路增益较为接近。
今日案例 —— 用受控电压源模拟 OP07
1. 仿真 OP07

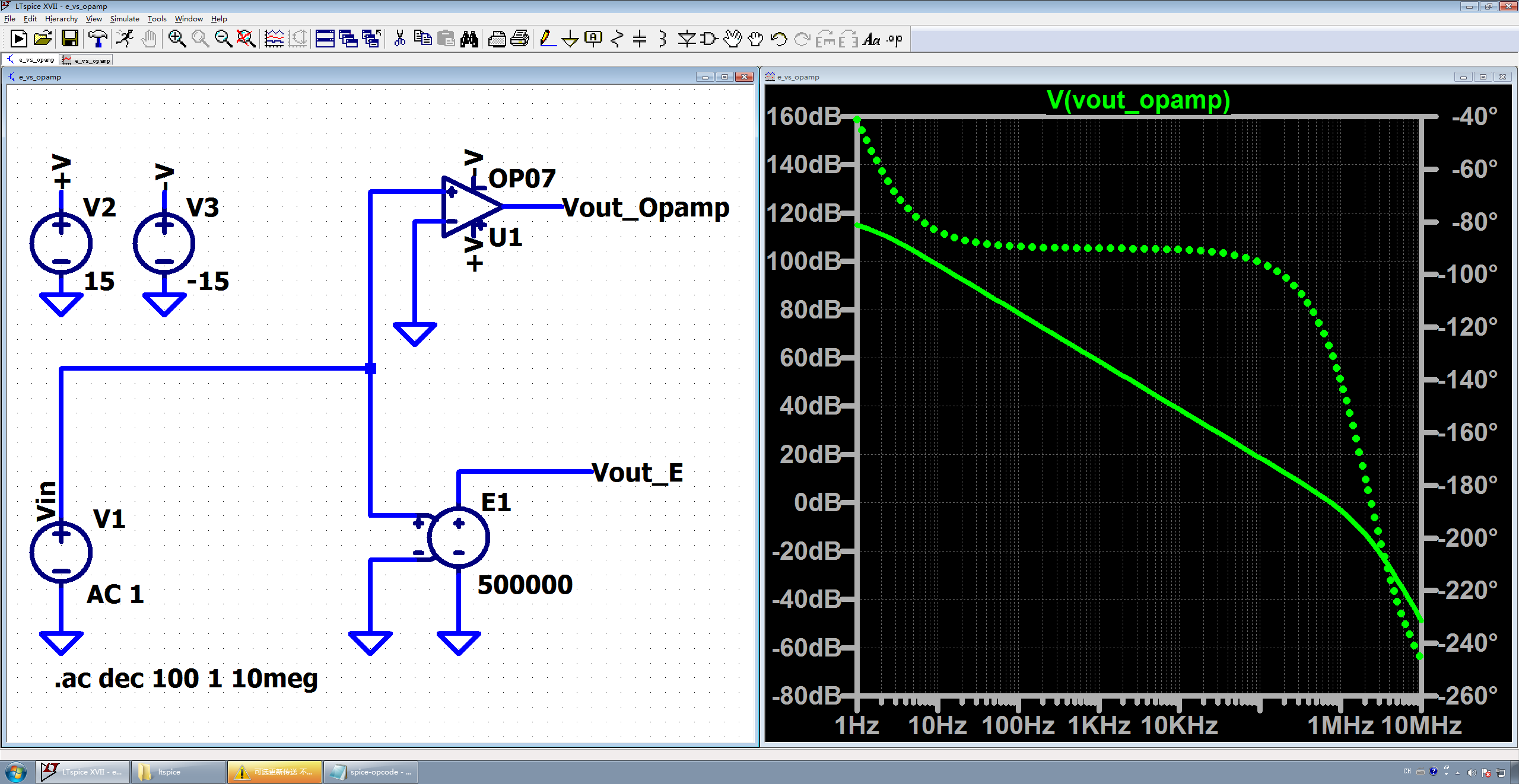

LTspice 预装有 OP07 的 SPICE 模型,可直接构建电路如下:
分为两条支路,上半部分是 OP07,输出节点为 Vout_Opamp;下半部分是 受控电压源(E),输出节点为 Vout_E 。
先看上半部分,我们目的是仿真出 OP07 的频率响应,这个只需要在 LTspice 中运行 AC Analysis 即可,频率范围设置为 1 Hz 至 10 MHz,随后得到右侧仿真结果。

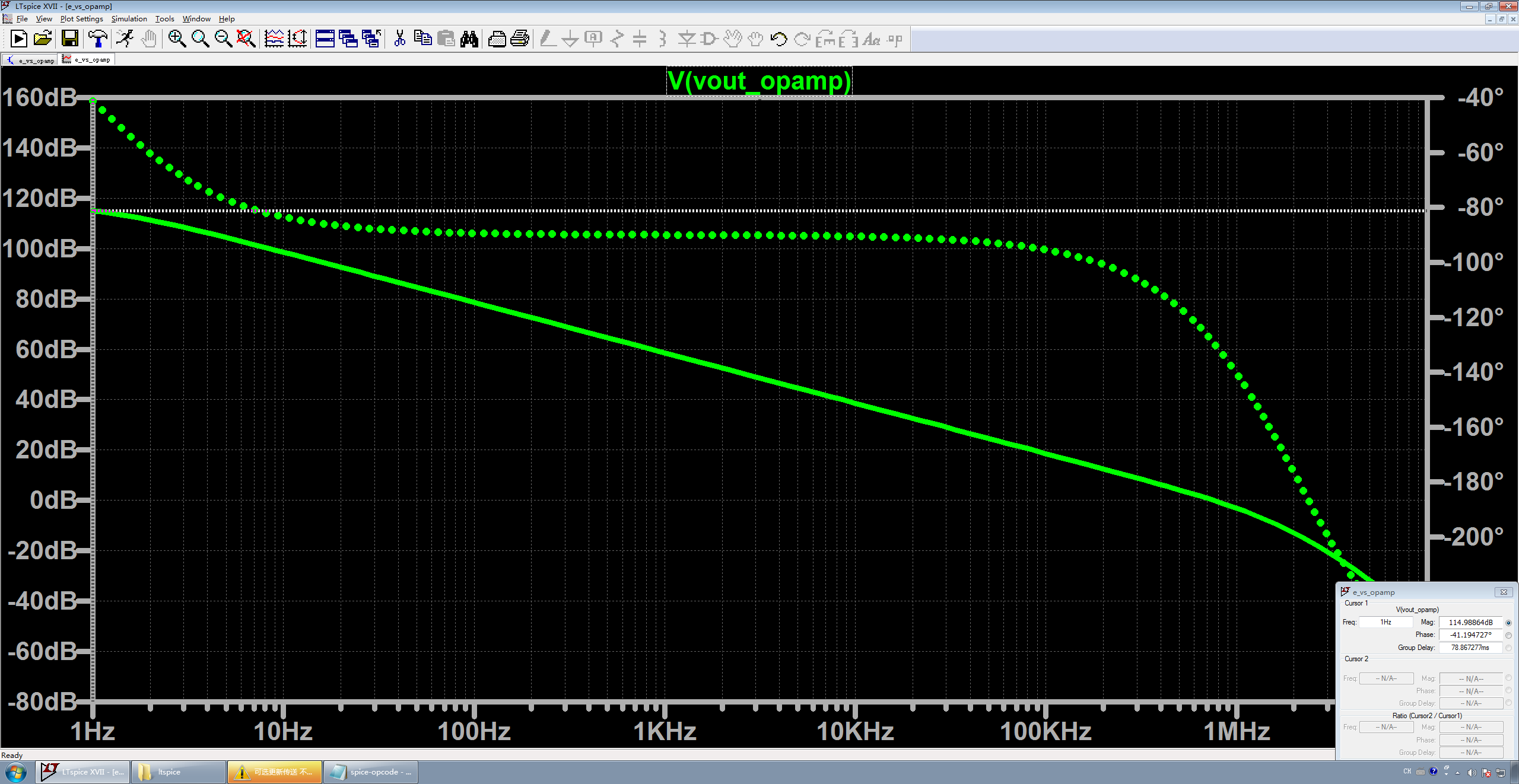

我们放大窗口,测量一下开路增益如下:
可以看到,在 1 Hz 的时候,开路增益是 114.9 dB 。
反过来做下 dB 与 Linear 的换算:
Av_Linear = 10 ^ (Av_dB / 20) = 10 ^ (114.9 / 20) ≈ 555900
这个结果比我们在 spec 中看到的 500V/mV (500000) 要更高一点。
2. 模拟实现 OP07 (错误)
现在我们关注电路的下半部分,即 受控电压源(E) 的支路。

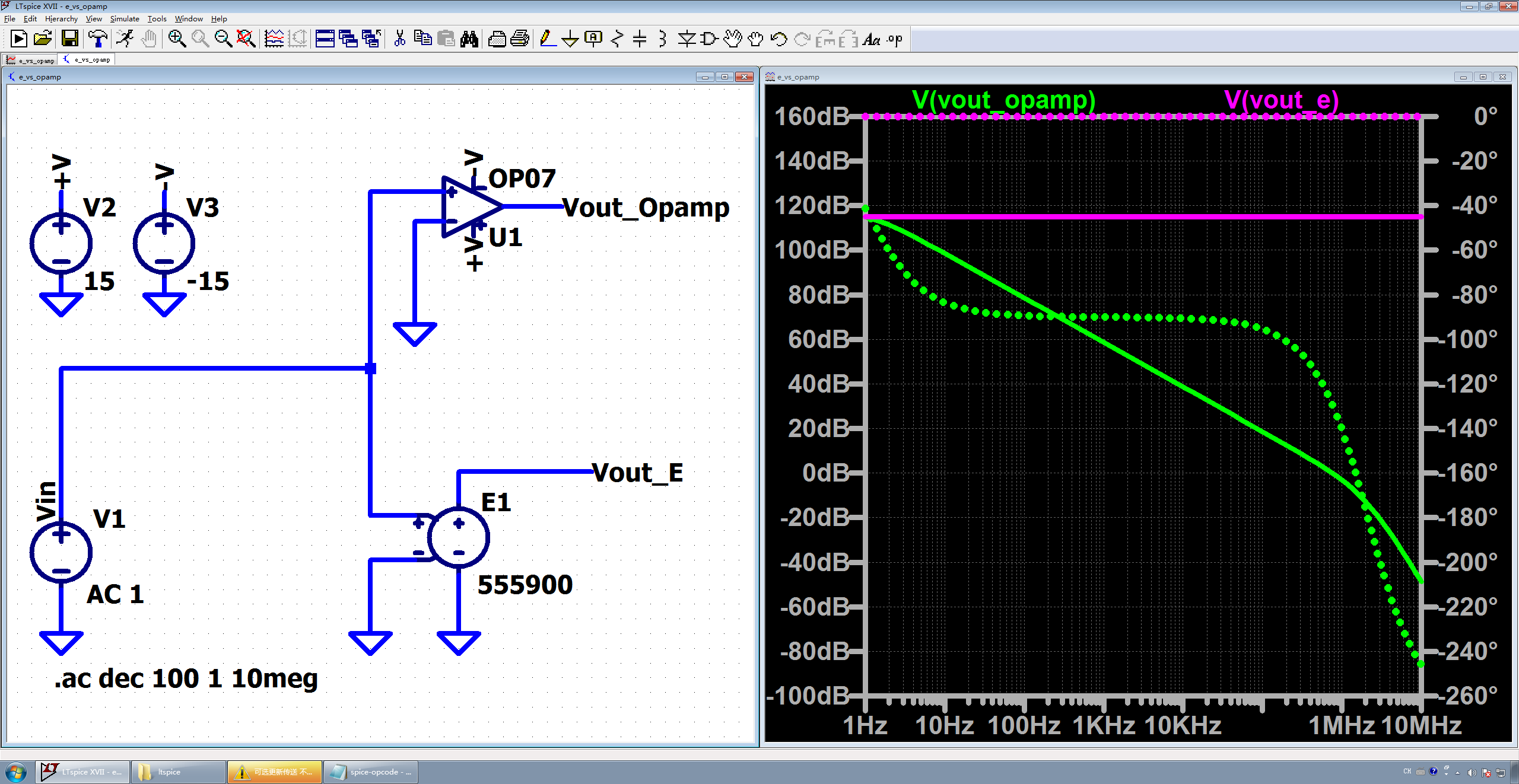

先来一个错误示范 —— 就是将 受控电压源(E)的倍数,简单粗暴的设置为开路增益 555900 ,得到的仿真结果如下:
图中,受控电压源(E) 的结果用紫色表示,可以看到它的幅度在整个频率范围都恒定,而且没有相位延时,因此是非常理想的运放,但距真实的 OP07 的频响非常远。
3. 模拟实现 OP07 (粗略正确)
那么,要接近模拟 OP07 的效果,我们借助拉普拉斯变换(Laplace Transform),将受控电压源(E)设置为一个具有增益的低通滤波器。
为简单起见,我们采用的是一阶低通滤波器,其 S 域转移函数如下(参考资料 [1]):
H(s) = Vout(s) / Vin(s) = A / (1 + TS)
Where:
- A = Amplification factor
- T = 1 / (2 * pi * F_cutoff)
在此:
- A 就是 开路增益,即 555900。
- T 与截止频率有关。对于截止频率,我们可以查频谱曲线 -3dB 的位置,还可以用 F_cutoff = GBW / A 。
本文我们使用后者,查询 GBW 在 0.75 MHz :
由此:
F_cutoff = GBW / A = 750000 / 555900 = 1.34Hz
然后,带入计算 S 域转移函数:
T = 1/( 2 * pi * Fc) = 1 / (2 * 3.1415 * 1.34) = 0.118775
H(s) = 555900 / ( 1 + 0.118775849 * s )

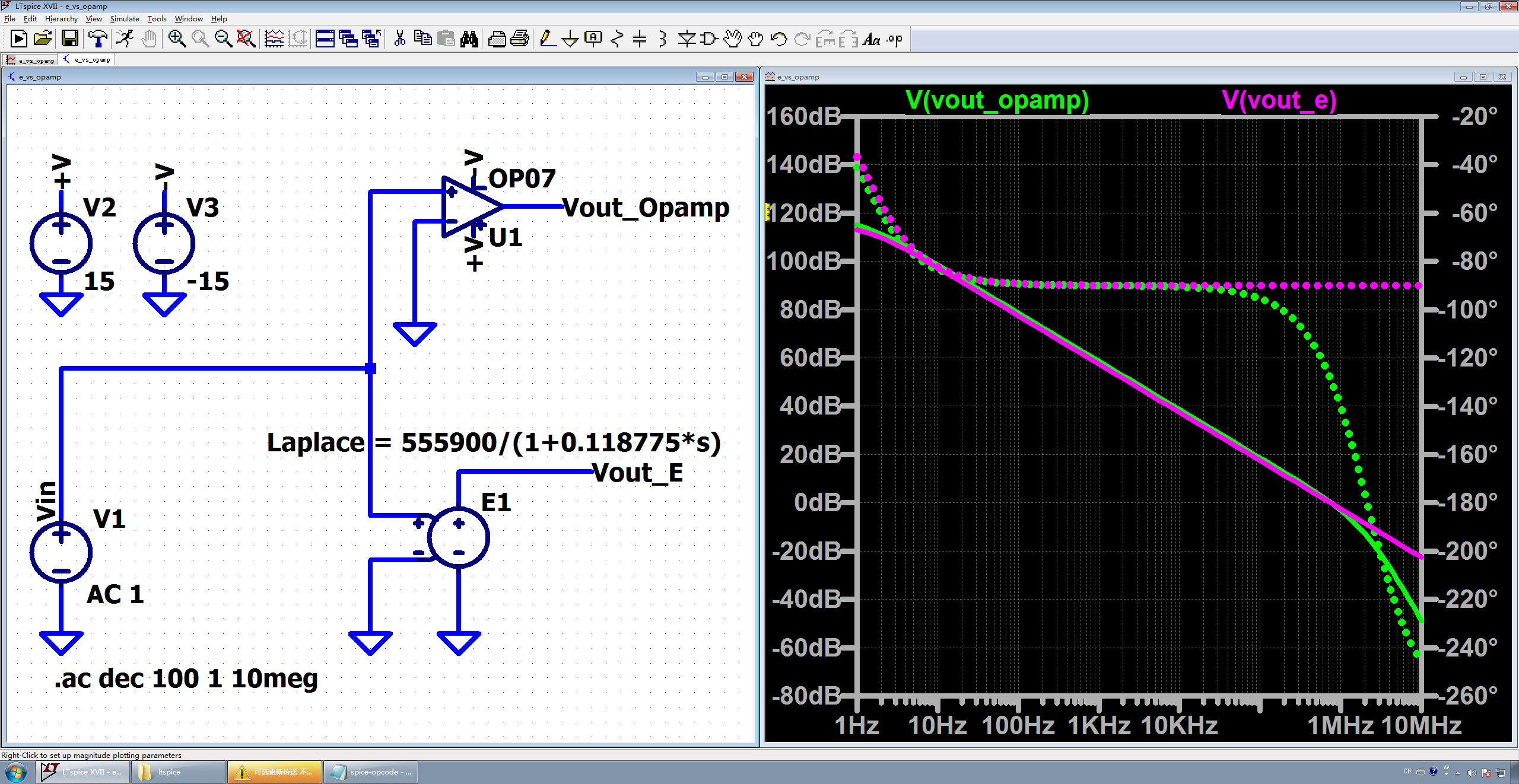

将其设置为受控电压源(E)的 Laplace 表达后,仿真如下:
这就比较接近 OP07 的频率响应了(紫色 vs 绿色),至少在 GBW (0.75 MHz)之前是可以粗略模拟的。在 GBW 之后,紫色与绿色曲线产生了分叉,这是为什么?
4. 结果讨论

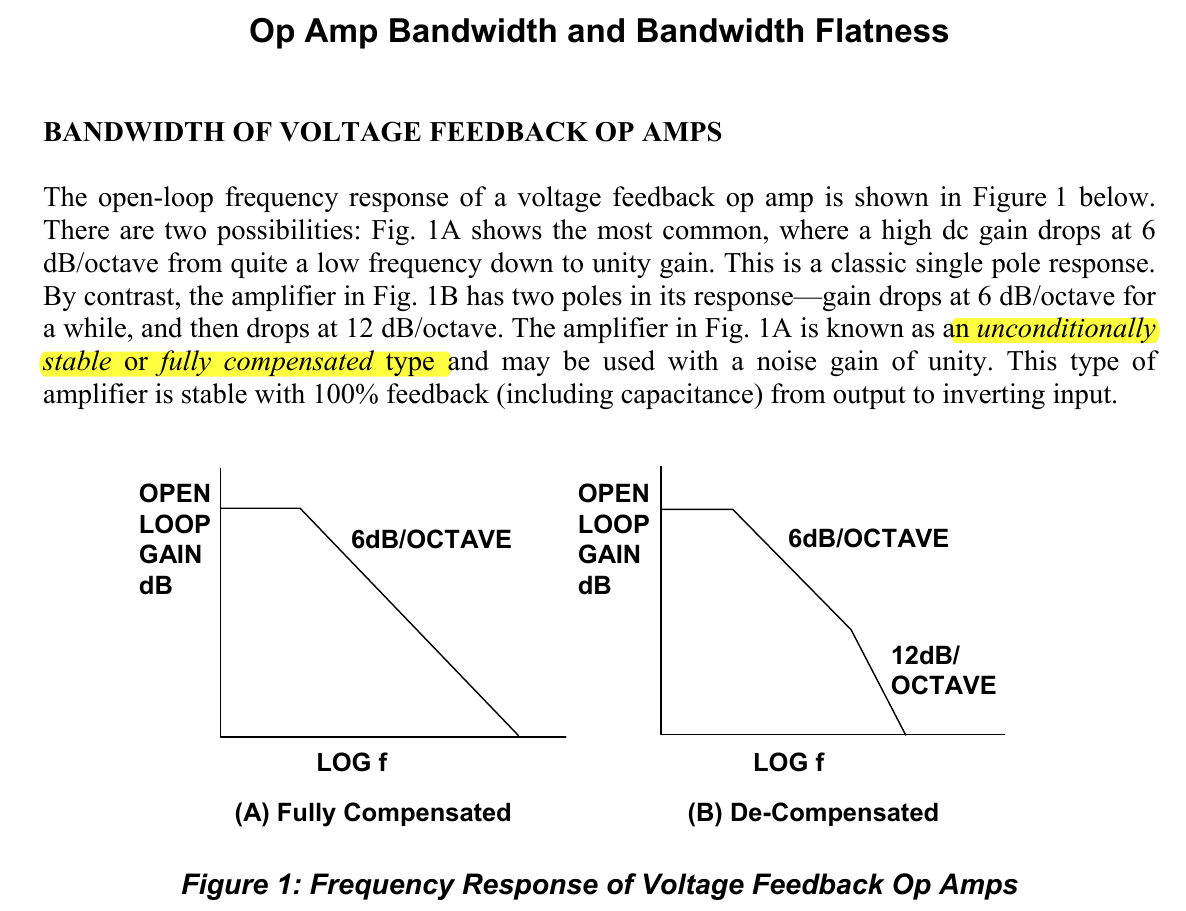

ADI 在其 “MT-045: Op Amp Bandwidth and Bandwidth Flatness ” 中提到运放有两种频率响应:
其中:
- 单极点响应(图 A,全补偿型):低频段起以 6dB / 倍频程降增益至 1,属无条件稳定型,单位噪声增益下可用,配置 100% 反馈负载(含电容)仍稳定。
- 双极点响应(图 B,去补偿型):含两个极点,初期 6dB / 倍频程降增益,后变为 12dB / 倍频程,配置不当时容易引起振荡。
我们的受控电压源用的是一阶低通滤波器,其转移函数是单极点响应,而 OP07 看着更像是 双极点响应,因此造成了差异。
总结
今天我们用受控电压源(E)“粗略”模拟经典运放 OP07 的频率响应,从中也可以看出单极点响应、双极点响应的差别。
案例代码
本文 LTspice 案例上传至 Gitee,可下载运行:
参考资料
- https://www.analog.com/en/resources/technical-articles/model-transfer-functions-by-applying-the-laplace-transform-in-ltspice.html
- https://www.analog.com/MT-045
相关前文
- 受控电压源实现低通滤波器:http://crazyamp.com/post/electronic-spices/low-pass-filter-by-laplace-transfer/
- RC 低通滤波器频率响应:http://crazyamp.com/post/electronic-spices/ac-analysis-low-pass-filter/
- 零点与极点:http://crazyamp.com/post/ac-theory/what-is-zero-and-pole-in-filter/
- 运放GBW与波特图:http://crazyamp.com/post/opamp/opamp-gain-bandwidth-product-and-bode-plot/
