前言

在阅读运算放大器的规格书时,“噪声增益(Noise Gain)” 这一术语经常出现,今天我们就来介绍一下。

内容及素材均来自于书籍《 Operational Amplifiers & Linear Integrated Circuits: Theory and Application 》,该书官网还提供开源版本,详见参考链接 [1]、[2]、[3] 。

我只做了一些要点的梳理,详情请看原文。


噪声增益(Noise Gain)从何而来?

负反馈对运放的性能优化十分关键:它让运放在中频段(midband)的闭环增益更平稳,同时拓展带宽;而增益带宽积(GBWP)又让运放的增益与带宽之间形成了固定约束关系 —— 增益越高,带宽越收窄,反之亦然,二者的乘积保持恒定。

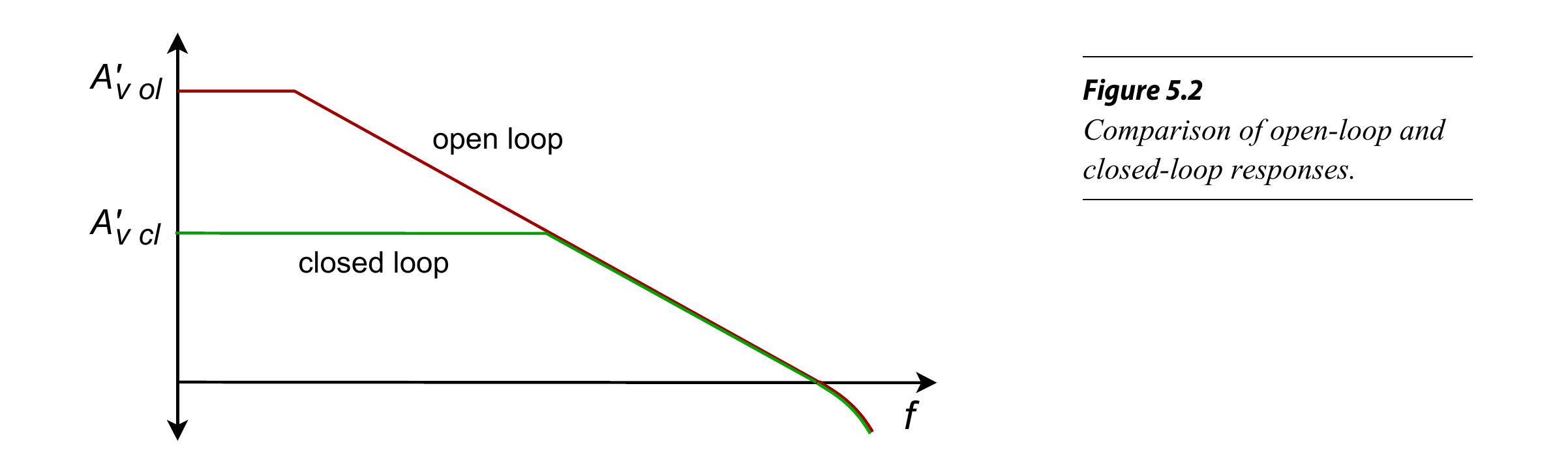

图1 运放开环、闭环增益与GBWP

图1 运放开环、闭环增益与GBWP

不过需要注意的是,同为闭环增益(Acl),同相电压放大器与反相电压放大器的增益计算并不一样:

  • 同相放大器的电压增益为 Acl = 1 + Rf / Ri
  • 反相放大器则是 Acl = − Rf / Ri

这种差异会让电路的带宽分析过程变得繁琐。

为了简化这一问题,引出了 “噪声增益(noise gain)” 的概念:它将电路中的信号源置零(如电压源短路),在运放的同相端施加噪声源,然后计算从同相端到输出端的增益,统一公式为:

图2 噪声增益与带宽计算

图2 噪声增益与带宽计算

这样借助噪声增益,无论同相还是反相放大器,都能通过 “带宽 = GBWP / 噪声增益” 的公式快速计算闭环带宽。


书中 LM741 案例

书中举了一个例子, LM741 运放组成的反相放大器为例,说明负反馈、GBWP 与带宽的关系:

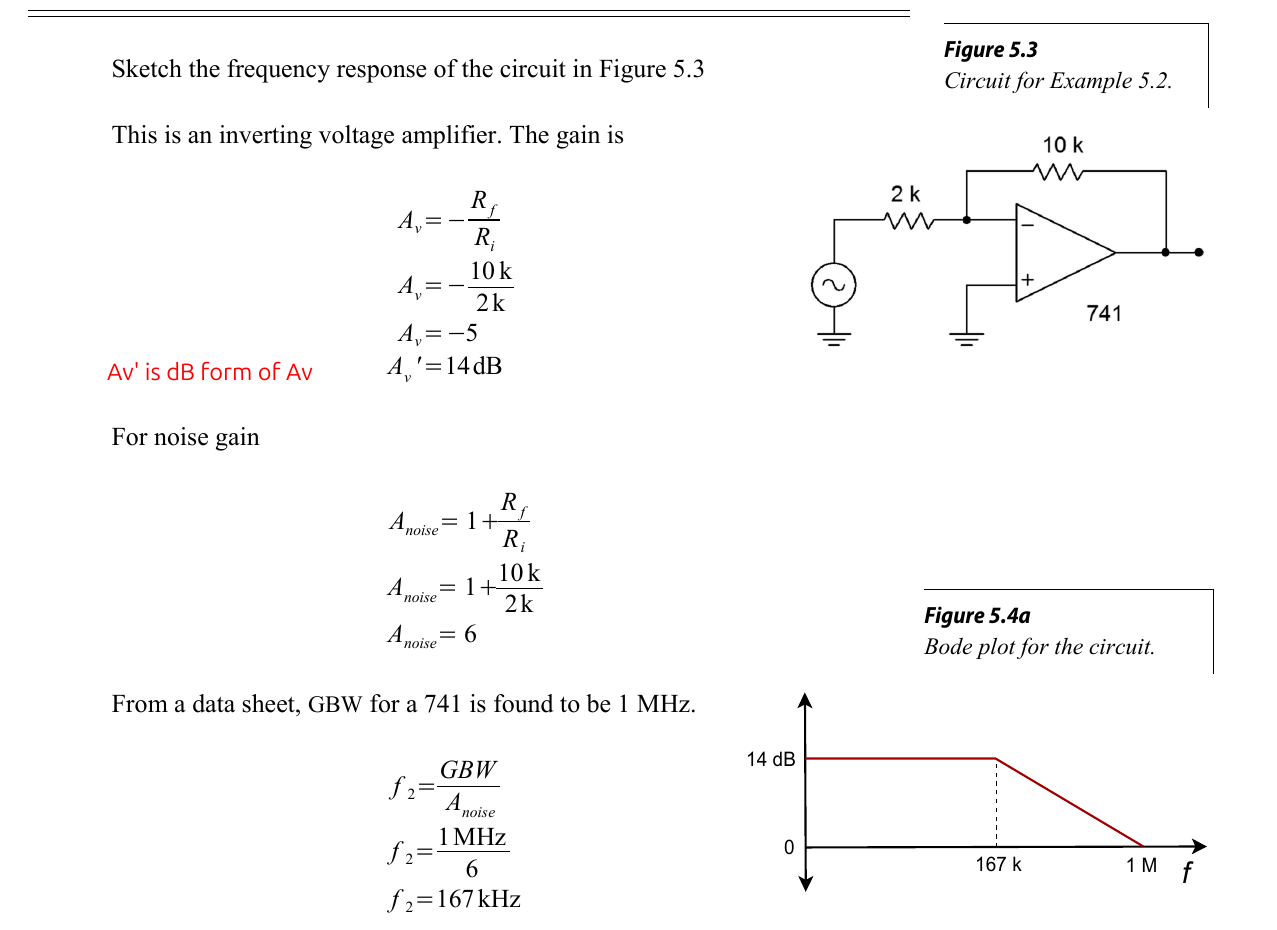

图3 计算 LM741 闭环增益带宽

图3 计算 LM741 闭环增益带宽

由图可见:负反馈的配置,决定了信号增益(Acl, Signal Gain)和噪声增益(Noise Gain);LM741 的固有 GBWP 为 1MHz;电路带宽由 GBWP 与噪声增益之比决定,将噪声增益对应的带宽作为信号增益的带宽。


仿真案例

我们可以把这个案例仿真一下,并且,对同相、反相放大器做个对比。

构建电路如下:两者反馈电阻(Rf=10kΩ)、输入电阻(Ri=2kΩ)参数一致;按布局习惯,将 LM741 做镜像处理以保持接地端朝下;两者区别仅为输入信号接入方式 —— 同相放大器信号接运放同相端,反相放大器接反相端。

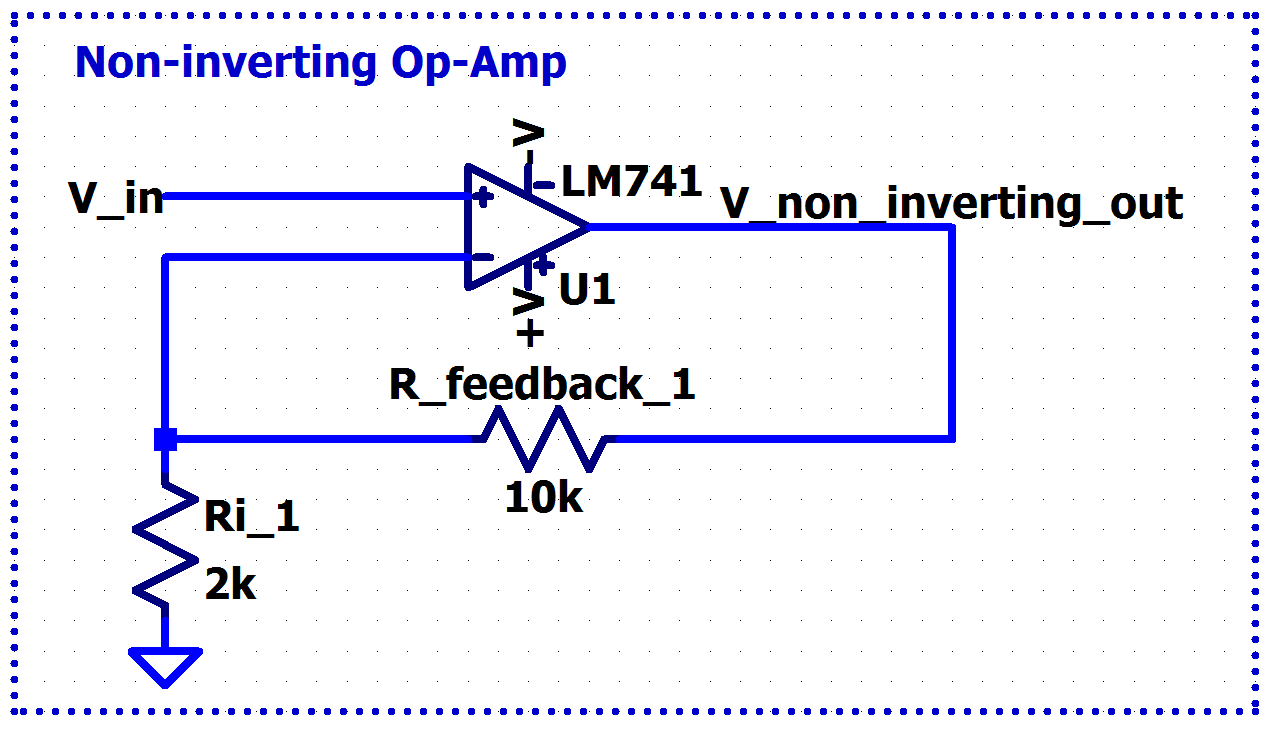

图4 LM741 作为同相放大器

图4 LM741 作为同相放大器

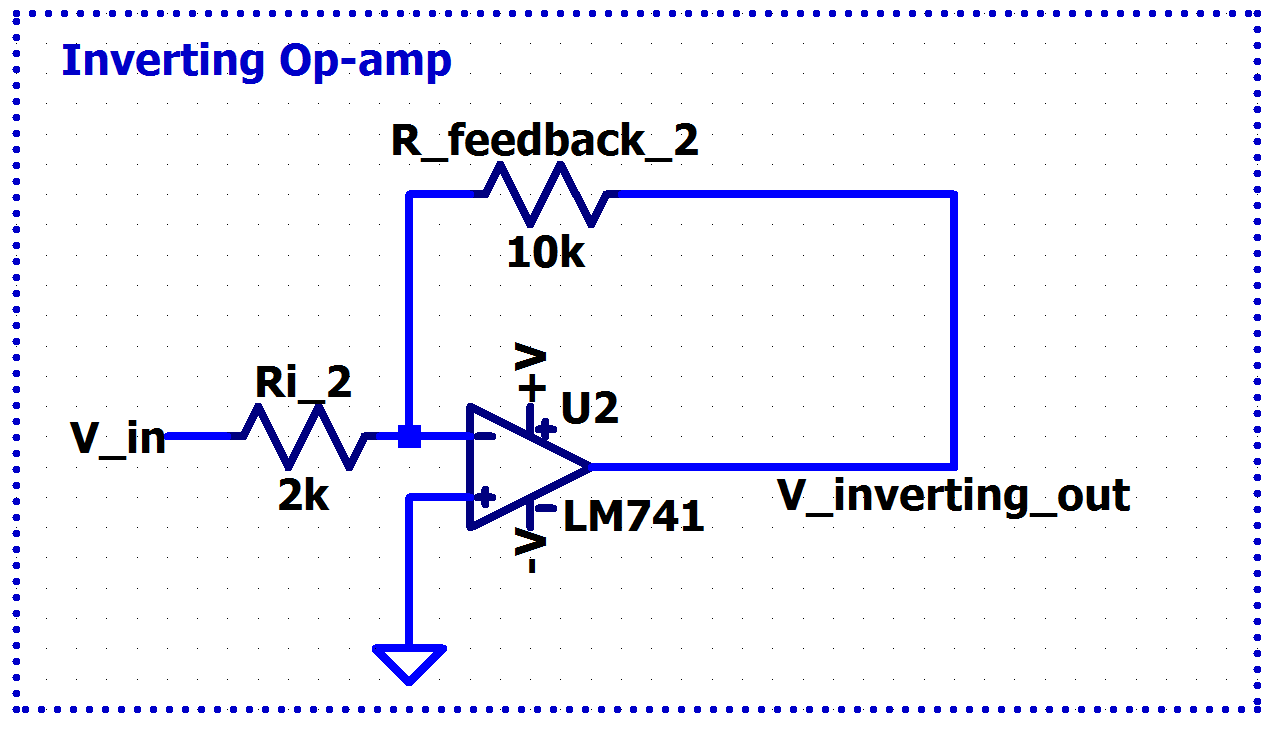

图5 LM741 作为反相放大器

图5 LM741 作为反相放大器

通过仿真对比二者增益及带宽,我们使用的是 1Hz 至 10MHz 的交流分析:

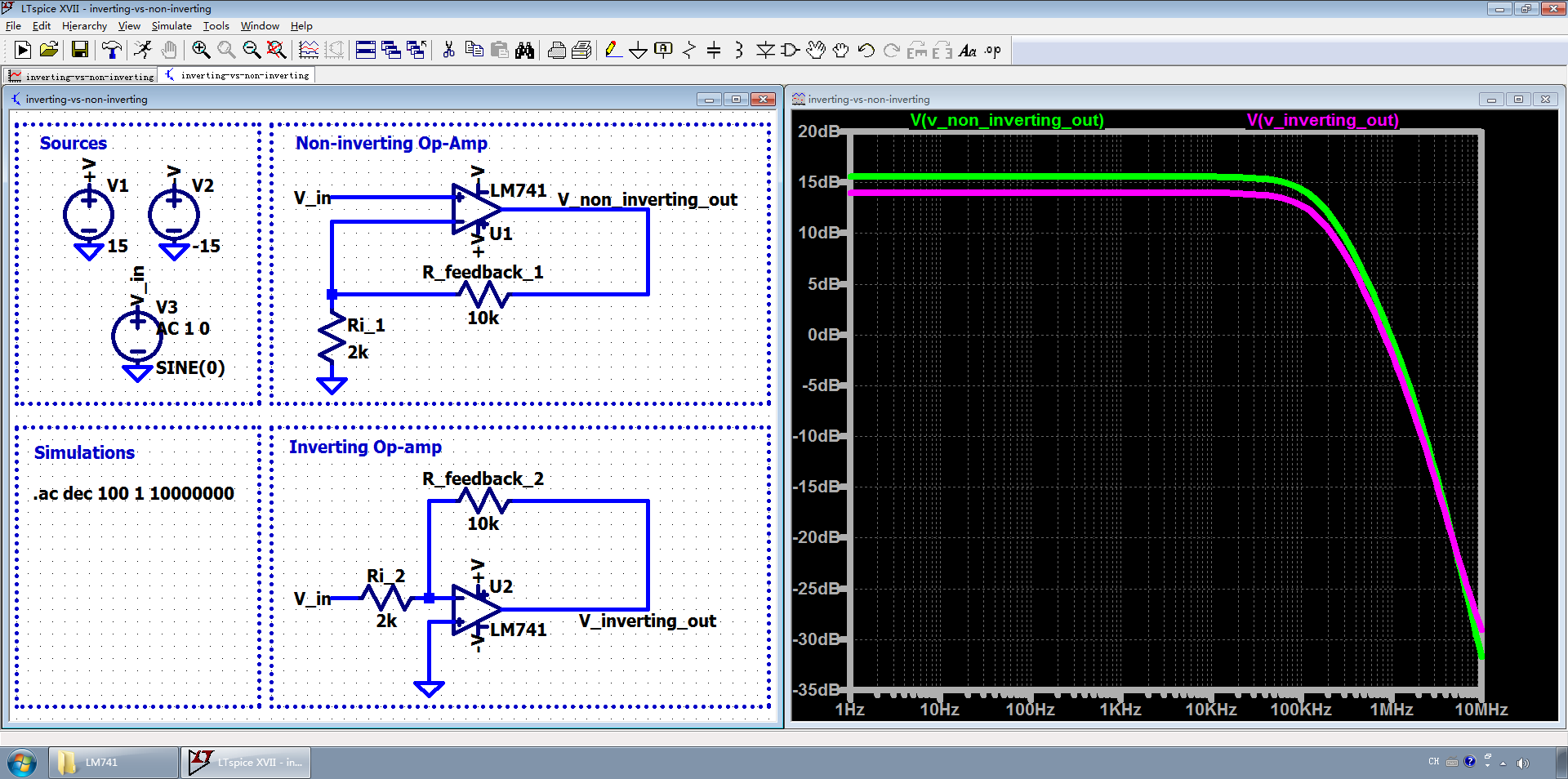

图6 对比同相、反相放大器的增益与带宽

图6 对比同相、反相放大器的增益与带宽

以上右图是 LM741 同相、反相放大器的频响仿真结果:

  • LM741 的单位增益(0dB)带宽约在 1MHz 附近;
  • 中频段两者增益有差异:反相放大器信号增益为 14dB(与前文理论计算一致),同相放大器信号增益当然更高;
  • 二者带宽(- 3dB) 均接近 167kHz,与前文通过噪声增益计算的结果相符。

注:LTspice 本身没有 LM741 的模型,本次仿真导入了外部模型,具体可参见 LTspice 案例代码。

如果将运放替换为比 LM741 带宽性能更好的型号,在相同负反馈配置下,电路的带宽会增大,其频响曲线的滚降段也会向右偏移。


总结

噪声增益用于计算运放闭环带宽,当噪声增益相同时,同相、反相放大器带宽一样。


案例代码

本文 LTspice 案例上传至 Gitee (LTspice 案例 12),可下载运行:
